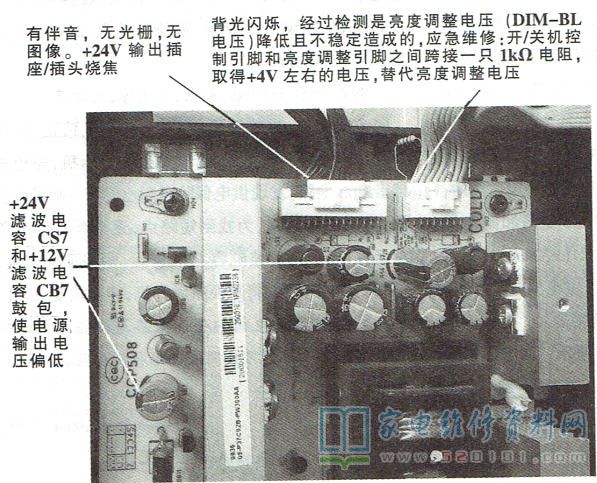

接修一台TCL 140E9F型液晶彩电，有伴音，无光栅。拆机，发现背光板上的+24V输出连接器烧焦、断线，如图1所示。将24V连接线直接焊接到对应焊点后通电试机，背光亮，但时而出现闪烁现象，尤其是图像亮度较暗时。
该机逻辑板与背光板之间有直连排线。拔下该排线试机，故障依旧，看来问题并非逻辑板异常引起，转向检查背光板与电源板。首先将指针式万用表置于交流10V电压挡再将表笔贴近升压变压器以感应背光灯升压变压器的高压线圈输出电压。当背光正常时，万用表读数为3V;当背光闪烁时，万用表读数为1V，且不稳定，由此判断背光闪烁是背光灯板输出交流高压降低且不稳定造成的，不是背光灯管老化或接触不良。
测量电源板为背光板提供的+24V电压为23.4V，电源板输出的+12V电压为11.5V。检查电源板上电解电容，发现+12V的滤波电容CB7和+24V滤波电容CS7已鼓包，更换这两只电容后24V和12V输出电压分别升到23.6V和11.6V，但故障依旧。根据稳压原理，在取样电路下分压电阻RSI14(2k2)两端并联一只51k电阻后通电试机，+24V电压升到+24.5V， +12V电压升到+12.3V， 但故障依旧，看来不是电源板的故障。
测量主板送来的DIM-BL(背光灯亮度调整)电压，正常时为3.2V左右，当背光闪烁时，该电压降低到1V，且不稳定，由此判断该故障就是由DIM-BL电压不稳引起的。测量电源板上DIM-BL端附近引脚电压，发现开/关机端电压在开机时约为4.2V，接近亮度调整电压遂用一只1k电阻跨接在开/关机端和DIM-BL端上，通电试机，测量DIM-BL电压为稳定的3.9V，至此故障排除。
