接修一台TCL L40F3309B型液晶电视，上电后电源指示灯不亮，整机呈现三无状态。拆开机壳，目测电源二合一板(型号:40-E04021-PWFIXG )上无明显损坏的元件。上电测主滤波电容CE1( 100uF/450V)两端电压为280V，开关变压器次级12V整流二极管DS1的负极电压为12V，LED背光供电整流二极管DS3负极电压为35V，均正常，但3.3V待机电压却为0V。3.3V待机电压形成电路安装在一块小板(型号:40-T321C2-DCB2XG)上，由12V降压转换得到。

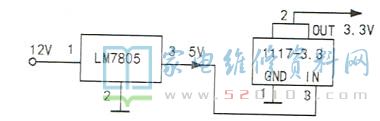

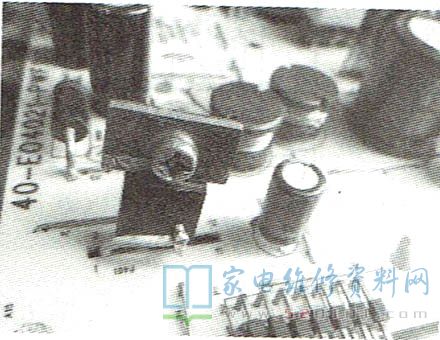

测小板上的12V输入电压正常，断电后测小板上贴片电容、电阻也正常，判断电压转换块U1(ABZE)损坏。由于手头无该型号集成块，决定改动电路排除故障，方法如下:先拆下小板，在12V电压输入端后面接一只三端稳压块LM7805，再在LM7805后面接一只三端稳压块1117-3.3，相关电路如图1所示，实物如图2所示。
检查无误后，通电试机，待机指示灯点亮，按下“待机"键，指示灯闪烁几下后熄灭，光栅出现，输入视频信号，图像、伴音均正常，故障排除。
