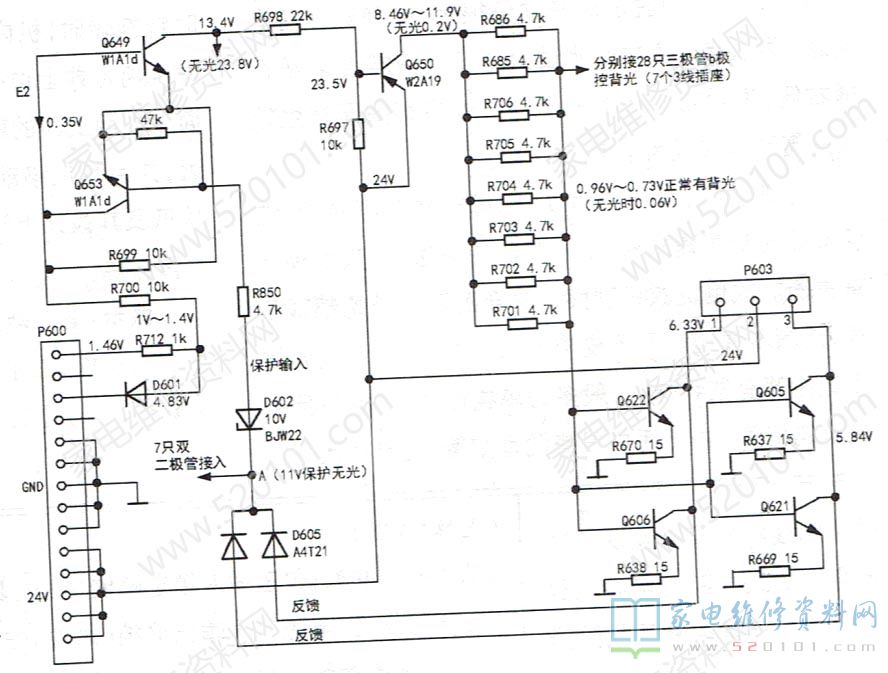

接修一台TCL L32F3380E型液晶彩电，故障表现为黑屏，伴音正常，偶尔能出现正常的图像，但时间短暂，一闪而过。拆开机盖，看到该机的背光板上有7个三线的插座，通过21条(3x7=21)引线与机内的LED灯条相连，板上有14对NPN三极管(W1A1D)控制LED发光。因7个插座输出电路均相同，故实绘出其中一个，如图1所示。
插座 P603②脚为+24V供电端，①、③脚是LED控制端，均外接一对NPN的贴片三极管。背光亮时，P603的①、②及②、③端间均有约17.5V的电压，给两组LED供电。估计每组LED可能有五六只灯珠。LED控制端通过贴片双二极管(D605)将反馈信息送到保护端入口A点。实测发现，当A点电压(正常值为5.6V~7.15V )升至11V时，背光不亮，这时P603的①、③端电压升至11V(正常时约为6.2V)。为降低保护灵敏度，将D602换为12V稳压二极管，上电开机，故障不再出现。
