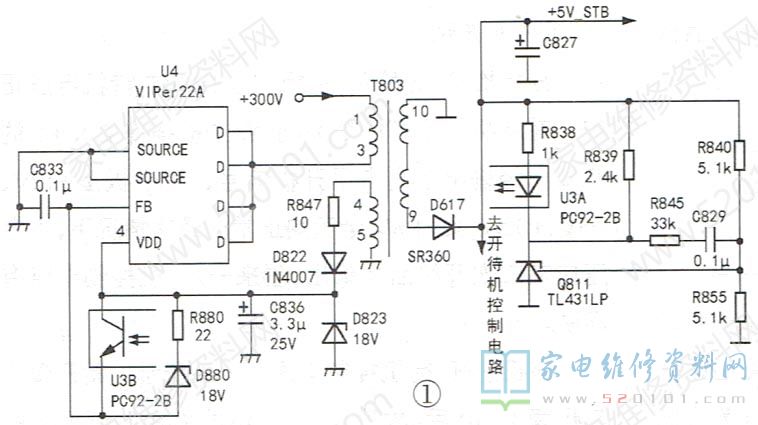

接修一台TCL L32E76型液晶彩电，接通电源开关后，不开机，电源指示灯也不亮。分析检修:根据经验，电源指示灯不亮有可能是5V或3.3V待机电源(含市电输入)方面故障，也有可能是待机电源传输或控制保护电路方面的故障，所以检修首先从开关电源中的待机电源入手。经查，+5V_ STB待机电压无输出(即C827两端无5V电压，相关电路见图1 )。
最后查出可调精密电压稳压器Q811(TL431LP)②、③脚击穿，18V稳压二极管D823短路。D823 短路后，U4 (VIPer22A) 因④脚(VDD)失电而停止工作。将上述两元件更换后试机，故障排除。
提示：待机指示灯供电通常使用待机电源。当待机指示灯不亮且开不了机时，多为待机电源或它的负载有问题。
