技巧：OB3316QP去保护方法（图）

摘要：

今修一台电视试将OB3316QP的3脚接地去保护不成功，后将Q1的BE短接，灯管点亮，如下图所示：四步：一：将芯片 SCP 等引脚飞线到地，即可去保护，典型代表：BA9741/TL1451 第 15 脚；二：将芯片

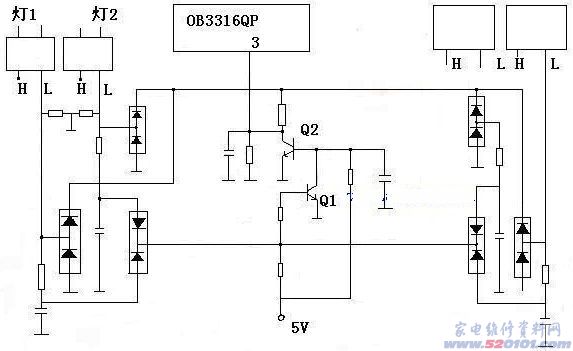

今修一台电视试将OB3316QP的3脚接地去保护不成功，后将Q1的BE短接，灯管点亮，如下图所示：

四步：
一：将芯片 SCP 等引脚飞线到地，即可去保护，典型代表：BA9741/TL1451 第 15 脚；
二：将芯片 OLP 等引脚吸空或断开，即可去保护，典型代表：BIT3105/BIT3107 第 4 脚；
三：将芯片过压保护脚外接分压电容拆下即可去保护，典型代表：OZ9RR/OZ9930 第 7 脚；
四：将芯片的 Timer 等引脚接若干个 1N4148 到地，即可去保护， 典型代表：OZ9938/BIT3193； OZ960 去保护：第 10 脚接 2 个 1N4148 到地；如果还不好，2 脚吸空断开；少数 OZ960 芯片方案的高压板 3 脚外围有个 702 小场管，拆了即可；
OZ9938 去保护：
1、完全不亮时，断开第 6 脚；
2、亮一下就灭时，断 开第 7 脚或者从第 3 脚接 3 个 1N4148 到地。
