TCL L42S9FE液晶电视软件无法升级的故障维修

摘要：

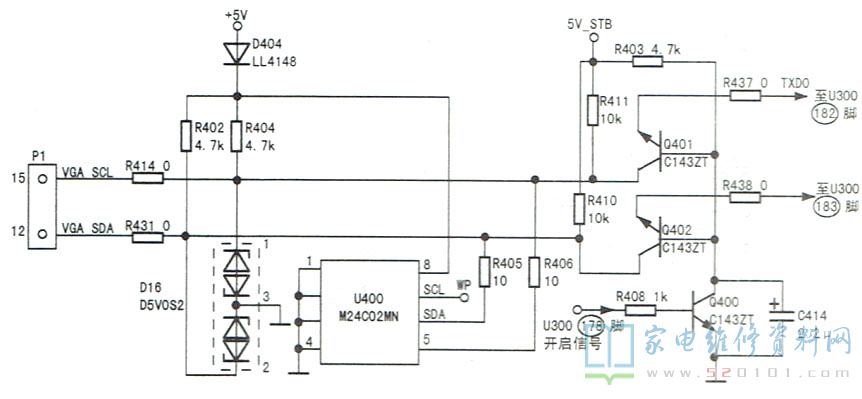

接修一台TCL L42S9FE型液晶彩电（MS91C机芯），无法进行软件升级。由于只是不能升级软件，故障可能在RXD、TXD(VGA -SDA、VGA-SCL)接口电路或U300中，相关电路如图1所示。

      接修一台TCL L42S9FE型液晶彩电（MS91C机芯），无法进行软件升级。由于只是不能升级软件，故障可能在RXD、TXD(VGA -SDA、VGA-SCL)接口电路或U300中，相关电路如图1所示。

      当软件升级时，U300 178脚输出低电平->Q400截止->Q401、Q402导通一数据通过Q401、R437及Q402、R438送到U300 182、183脚。
      在升级软件时， 测U300 178脚输 出低电平，但U300 182、183脚没有变化的信号波形。检查Q400~Q402及偏置电路，均未发现异常。用万用表测量输入端对地电阻，RXD、TXD对地电阻分别为3.5kΩ和7kΩ。测量正常机此处正常阻值约为7kΩ。显然，RXD(即VGA-SDA )线路上有元件漏电。怀疑VGA显示格式数据存储器U400(M24C02MN )损坏。将其换新后试机，故障排除。
