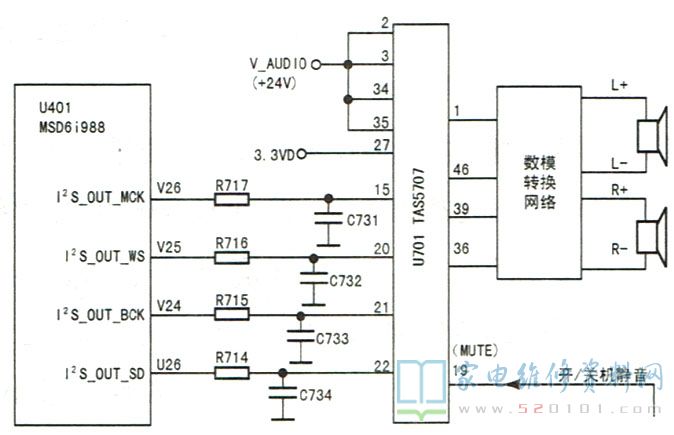

接修一台L46E5300A-3D型液晶彩电，所有信号源均无声音，但图像正常。首先检查音频功放U701（TAS5707）输出电路及供电，均未发现异常。测U701 19脚电压为3V，未处于静音状态。接下来测U701音频信号输入端15、20~22脚的时钟与数据信号波形，发现15脚无时钟信号输入。与U701 15脚对应的是U401的V26脚，如图1所示。
测量R717两端均有正常的时钟信号波形，看来是R717至U7015脚之间的线路铜箔或过孔开路。用一根导线跨接这段线路后开机，故障排除。顺便提示，笔者作过试验，对于数字功放，上述四根数据、时钟信号线中任一根线中断，均会导致无声。另外，数字功放不能像模拟功放那样，在信号输入端用感应法测试是否正常。也就是说，在正常数字功放的信号输入端输入人体感应信号，扬声器也不会发出“嗡、嗡"声。
