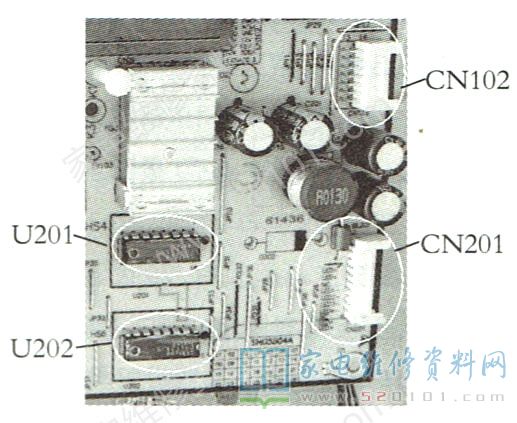

接修一台TCL L55P2-UD型液晶电视，上电后电源指示灯亮，按下“待机”键，电源指示灯闪烁几下后熄灭，整机呈三无状态。分析检修:上电，测得电源二合一板(板号:MODEL.SHG5804A-101H)直流电压输出插座CN102中的3.3V和12V电压均正常，背光电压供电插座CN201中的LED+端电压为60V，但LED-端电压为0V。断电，取下电源二合一板，用电烙铁焊下背光集成块U201、U202上的散热片，发现这两只集成块的型号均为GB98ADN。由于手上没有此集成块的引脚资料，加之用户急用电视机，决定采用应急维修的方法:先用小刀切断CN201中LED-1~LED-4端的连接铜箔(见图1)，然后用导线将这四个端子焊在一起并接地。通电试机，图像、伴音均正常，故障排除。
编后语:上述方法仅适合应急时使用，因为按上述方法处理后，U201、U202无法对每路灯串进行恒流控制，无法保证背光亮度的均匀性，同时也失去了灯串过流、欠流保护功能，这只是一时的权宜之计。
