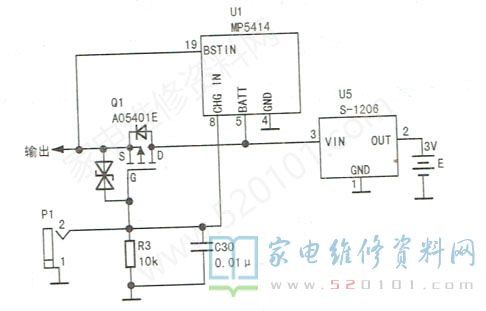

接修一台L55E5690A-3D型液晶彩电，不能观看3D影像，该机通过蓝牙发射/接收3D信号，并用蓝牙眼镜观看。蓝牙信号接收及电源(微型锂电池)充电电路安装在蓝牙眼镜架的根部。为了确定故障部位，试用同类机型上配套的蓝牙眼镜观看，发现有3D效果。显然，问题出在蓝牙眼镜内的3D信号接收板上。小心拆开眼镜架，测得充电电池电压不足1V;试插入充电插头，测电池两端电压无变化，说明问题可能在电池充电电路中，如图1所示。
当外接5V充电插头时，镜片信号驱动电路U1(MP5414)⑧脚(CHG IN)电压为+5V，控制管Q1(AO5401E)因G极电压为5V而截止，U1⑤脚输出的+5V加至充电转换块U5(S-1206 )的输入端③脚，经U5降压后给电池充电。当拔出充电插头时，Q1因G极为低电平而导通，U5③脚转出约+3V电压，经Q1对接收板电路供电。
检查后发现，U1⑤脚没有+5V电压输出。在征得用户同意后，用一根导线将u1⑧脚与U5③脚相连试机，电池两端电压迅速上升。大约充电30min后，电池两端电压已升至+3.5V。戴上3D眼镜观看，3D功能恢复，故障排除。
