TCL 42E10液晶电视黑屏有声音的故障维修

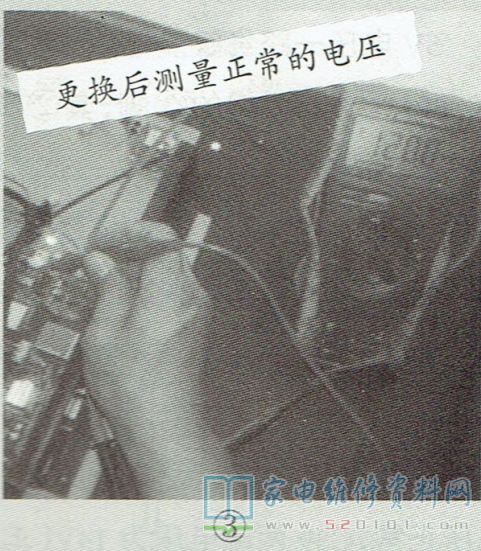

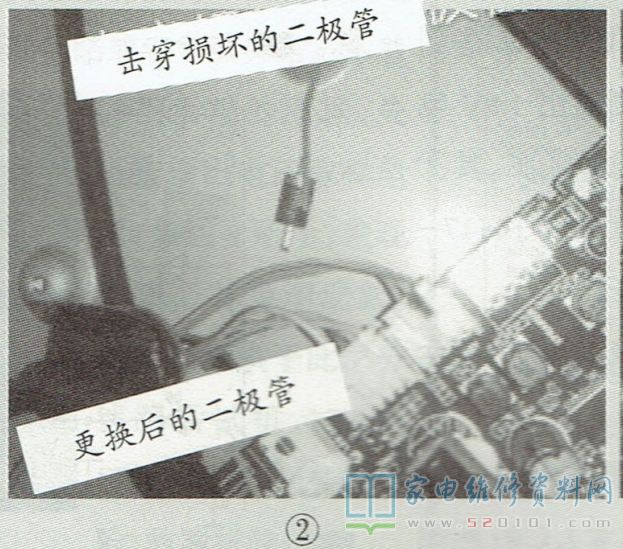

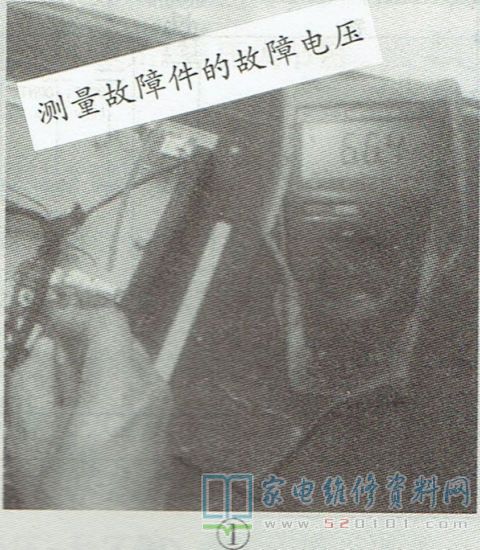

     接修一台TCL 42E10型液晶电视，黑屏，伴音正常。上电开机，测量EB1的两端电压为298V (正常)，DB101整流输出的12V电压为12.68V，也正常，但为背光供电的整流二极管DB801的输出电压在待机时为56V，开机后为66V(如图1所示，正常值是120V)。断电后在路测量DB801，发现DB801短路。DB801的型号为SR320，如图2所示。换上型号为S2200的二极管后上电开机，背光亮，DB801的输出电压为120V，如图3所示，故障排除。
