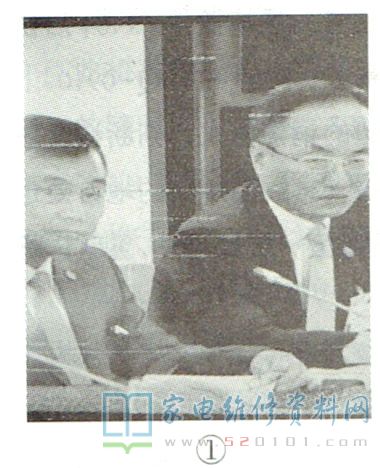

接修一台TCL37K73B液晶电视，冷机时一切正常，开机几分钟后图像.上出现几条水平干扰线，如图1所示。随着时间推移，水平干扰线越来越多，此时伴音中出现“啪啪”声。断开信号，干扰线立即消失，并出现正常的蓝屏。更换机顶盒试机，故障依旧，说明故障部位在电视机中。

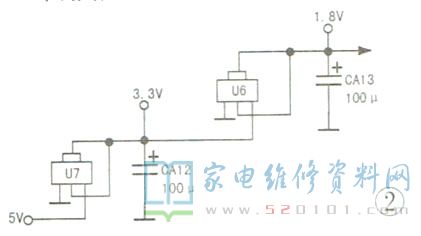

开机后几分钟出现干扰线，说明故障元件与温升有关。首先用万用表示波器测量开关电源输出电压，均正常，纹波也不大。接下来检查主板上的3.3V、1.8V供电电路，如图2所示。5V电压经U7转换产生3.3V电压，再经U6转换成1.8V电压。由于U7、U6上粘贴有散热片，看不见型号，但根据引脚功能和形状判断，可能是1084系列稳压块。用万用表测3.3V端子电压为3.27V，1.8V端子电压为1.74V ，都在正常范围之内。改用示波器测量，发观1.8V电压中有0.4Vp-p纹波，3.3V电压中有0.5Vp-p纹波，5V电压中无纹波，说明3.3V、1.8V电压滤波电路有问题，重点检查1.8V滤波电容CA13和3.3V滤波电容CA12，看其有无鼓顶现象。拆下CA13、CA12观察，无漏液现象;用电容表测量，CA12容量仅为8.2uF，CA13 容量仅为11.8uF ，均远小于标称容量100uF。用两只100uF/25V电容更换CA12、CA13，并将电容远离散热片安装。通电试机，故障排除。此时用万用表再测3.3V和1.8V电压分别为3.27V和1.74V;再用示波器测量3.3V和1.8V电压中均无纹波。
提示:(1)由于滤波电容CA12、CA13离U7、U6的散热片很近，且这两只电容的体积较小，长时间受高温烘烤易失效。(2)万用表不能测量纹波大小。若怀疑电压中纹波过大，可采用示波器测量判断。
