TCL L37M71D液晶电视指示灯闪烁但不开机的故障维修

      接修一台TCL L37M71D型液晶彩电（MC77机芯），接通电源开关后，红色指示灯亮;再按遥控器上的“开机”键，指示灯闪烁，随后为常亮，不开机。由故障现象可知，这是彩电在运行开机程序过程中遇到故障，随即中断程序而出现的保护现象。接通电源开关，测插座BP012①脚有5V-STBY待机电压，按遥控器“开/待机”键后，测LVDS信号插座BD200①~④脚有12V电压输出，但不久后12V电压消失。据此，表明机器启动过程中的确遇到阻碍，从而出现保护性关机。由修理实践得知，这通常是在运行开机程序过程中，某电路开始工作后出现过压或过流，且故障点通常在背光板逻辑板、 显示屏或音 频功放电路。

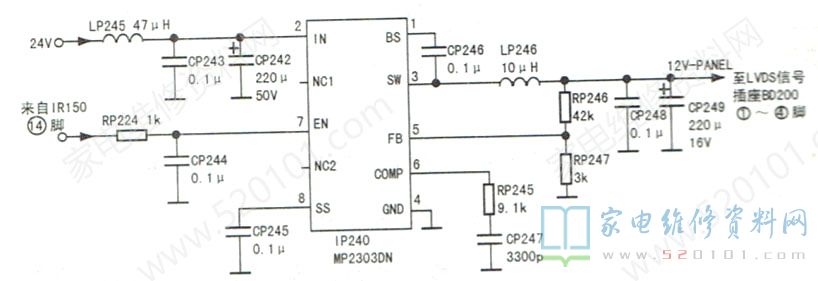

      首先，要确认是过压还是过流问题导致不能开机。在按下“开/待机”键后迅速检测相关输出电压，结果均未发现异常;在待机指示灯闪烁过程中，查送往背光板12V电压过流保护电阻RP010并不发热，也未开路，表明故障不在背光板。再重新试机，发现12V-PANEL电压控制输出块IP240(相关电路如图1所示)在待机指示灯闪烁过程中严重发热，且12V-PANEL电压不足11V(待机指示灯闪烁期间)，待机指示灯变为常亮后电压变为0V，表明IP240的负载，即逻辑板或显示屏电路存在过流故障。顺藤摸瓜检查，当检查到逻辑板上时，发现在待机指示灯闪烁过程中，LVDS信号驱动块AF15-F烫手。将其更换后试机，故障排除。
