TCL L46F19BD液晶电视无声音的故障维修

摘要：

接修一台L46F19BD型液晶彩电（MS68机芯），无声音。为了判定故障范围，在AV状态下注入影碟机信号，用示波器观察功放块U601 (TAS5706)的信号输入端25、23、22、34脚波形，发现波形正常

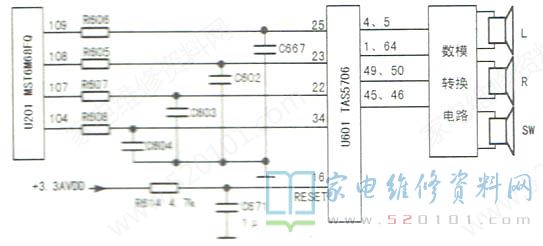

     接修一台L46F19BD型液晶彩电（MS68机芯），无声音。为了判定故障范围，在AV状态下注入影碟机信号，用示波器观察功放块U601 (TAS5706)的信号输入端25、23、22、34脚波形，发现波形正常，而输出端4、1、49、45脚却没有信号波形。测U601的+24V及+3.3V供电均正常，且28、29脚总线电压(约3V)、21脚静音电压(低电平静音，实测为+2.8V )也正常，怀疑U601已损坏。考虑到该数字功放块有复位端，如图1所示。

     是否因复位电路有问题使U601不能正常工作呢?接下来对这部分电路进行检测，发现限流电阻R614( 4.7k )一端虚焊，造成U601的16脚(复位端)始终为低电平(注:U601是低电平复位，在开机时，C671开始充电，即复位开始，经过30多毫秒后复位完毕，在C671充电完毕后，16脚电压变为约+3.1V高电平，U601正常工作)。补焊R614后试机，声音出现，故障排除。
