TCL L46F19FBE液晶电视声音时有时无的故障维修

摘要：

接修一台L46F19FBE型液晶彩电，输入多种信号源，声音均时有时无。本故障的原因主要有:(1)主芯片U212(MST6i58)内部的声音处理电路不良;(2)数字功放U601( TAS5706)或外围元件有问题

      接修一台L46F19FBE型液晶彩电，输入多种信号源，声音均时有时无。本故障的原因主要有:(1)主芯片U212(MST6i58)内部的声音处理电路不良;(2)数字功放U601( TAS5706)或外围元件有问题;(3)U601的I2C总线控制电压异常;(4)静音电路元件不良;(5)音频接口电路接触不良;(6)扬声器音圈引线似断非断。
      首先检查扬声器，正常。检查U601的供电端8、9、41、42、51、52、58、62、63脚的+24V电压，及10、15、32、33、35脚的+3.3V电压均正常。查U601静音控制端21脚有正常的3.1V高电平，数字音频信号输入端22、23、25及34脚输入的数字音频信号波形也正常(直

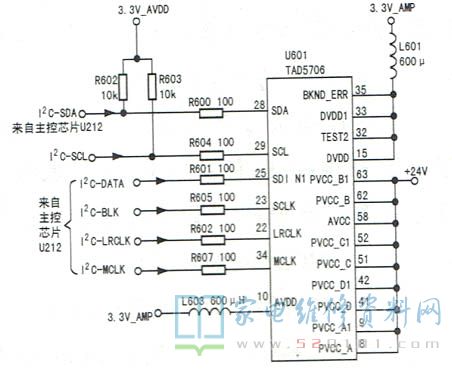

流电压约1.2V)。检查U601的28、29脚总线电压，结果发现数据线28脚的3.0V电压始终稳定，但时钟线29脚的电压却在0V~3.0V之间波动，查其外围电路，如图1所示，发现R603引脚虚焊。补焊后试机，声音恢复正常，故障排除。
