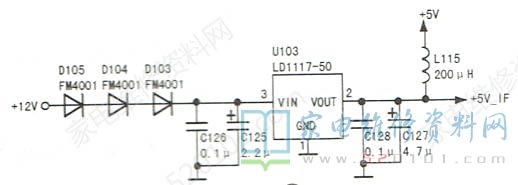

接修一台L37V10FBE液晶电视，开机五六分钟后自动关机。在故障出现时，测量电源板输出的3.3V_ STB、+24V电压均正常，主板上DC-DC电路输出的+12V、+3.3V、+1.8V及+1.26V电压也正常，但+5V电压仅为+3.8V。+12V电压先经D103~D105降压，再由U103( LD1117-50)稳压为+5V，如图1所示。
手摸U103并没有明显温升，测量U103的③脚输入电压只有+5V(正常时约为+10V )，明显偏低。检查输入电压电路，发现降压二极管D103( FM4001 )热机后正向电阻变大，其两端压降达5V之多。更换D103后试机，故障排除。
