TCL L42F1300-3D液晶电视重影的故障维修

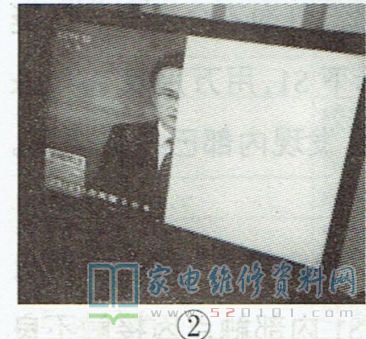

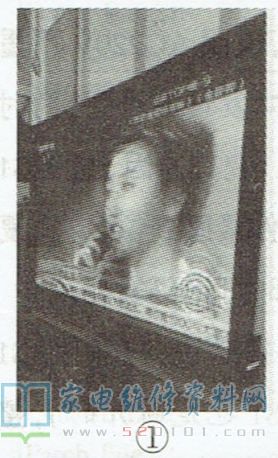

      接修一台TCL L42F1300-3D型液晶电视，开机后图像正常，约1h后，图像跳动有重影，但屏上部约10cm宽区域内的图像一直正常，如图1所示。根据故障现象分析，判断屏内电路有问题。首先断开逻辑板右边进屏的软排线接口后试机，这时左半边图像一直正常，如图2所示。

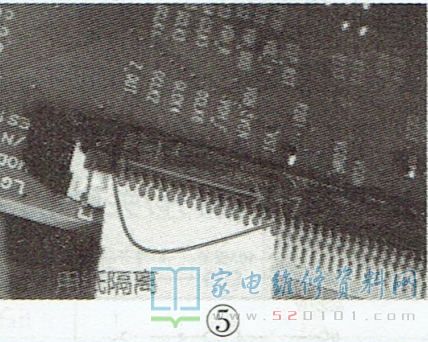

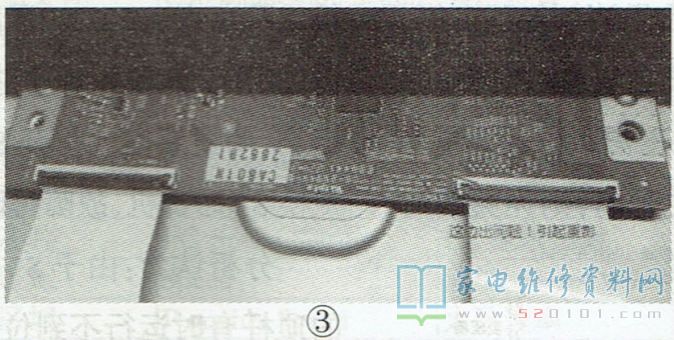

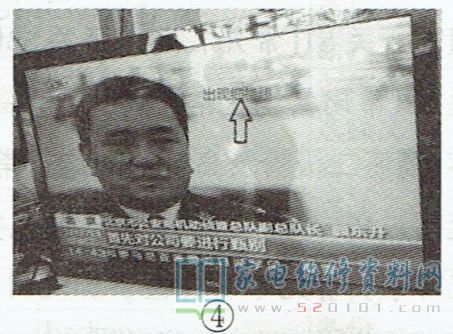

      断开左边排线接口试机，右边无图像，只有竖带。上述检测说明屏内部右边电路有问题，如图3所示。查看逻辑板右边接屏口线路，写有"CCLK1~CCLK6"字样，先用胶带隔离这六个脚的接点后上电开机，不再出现重影，但屏幕上部约10cm宽的区域内有细横线，如图4所示。试用胶带隔离该接口左侧的17个接点，如图5所示，上电试机，图像正常。
