TCL LED43C710L液晶电视不开机的故障维修

2022-05-31 18:49:51  阅读 454 次 评论 0 条
摘要:

接修一台TCL LED43C710L型液晶彩电(MS81L机芯),不开机,且待机指示灯也不亮。开盖检查,电源板已输出3.3V待机电压和24V主电压,但背光不亮,也无12V上电电压。12V电压是由24V电压经

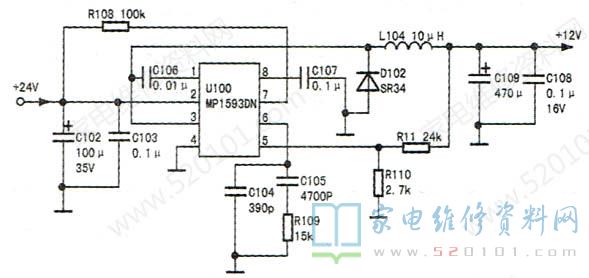

     接修一台TCL LED43C710L型液晶彩电(MS81L机芯),不开机,且待机指示灯也不亮。开盖检查,电源板已输出3.3V待机电压和24V主电压,但背光不亮,也无12V上电电压。12V电压是由24V电压经DC/DC变换块U100( MP1593DN)转换得到,如图7所示。待机指示灯与屏供电控制电路所需的5V电压,由DC/DC变换块U101(RT8110B)与Q100(D13NO3LT)将12V电压变换得到,决定从12V电压查起。上电测得C109正极电压为0V。观察发现,滤波电感L104一端已脱焊,重新焊接后试机,故障排除。

TCL LED43C710L液晶电视不开机的故障维修 第1张
