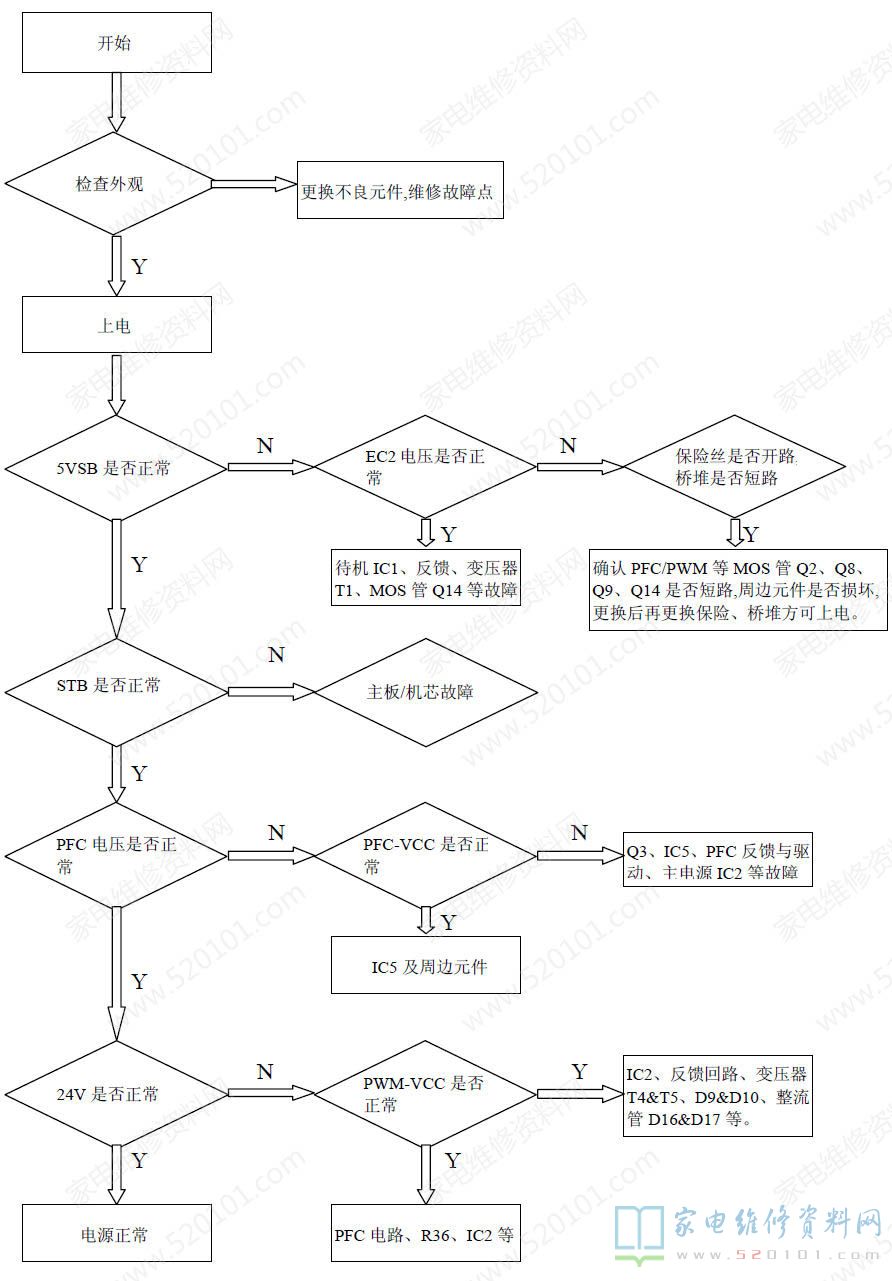

一、MLT666BL系列电源维修指导分析流程图
二、MLT666BL系列电源各功能模块常见故障
1，AC 输入电路
主要检查 AC 输入插座、保险管、电感HL1&HL2&HL3、桥堆是否开路。
2，待机电路
检查 IC1 的VCC 是否供电正常，稳压管Z10 是否击穿，肖特基二极管D14 是否击穿，二极管D8&D5 是否击穿，变压器T1 是否开路，反馈回路是否开路，MOS 管Q14 是否击穿；如果Q14 击穿，则R139A&R139B&R139C&R139D&Z1 必须更换，其它损坏的元件也应更换。
3，PFC 电路
断开 R36，检查IC5 的VCC 是否供电正常，Q3 是否损坏，D3&Q2 是否击穿，如果Q2 击穿，则R21A&R21B &R21C&R21D&R21E&R21F&Z2 必须更换，其它损坏的元件也应更换。
4，主电路
检查 IC2 的VCC 是否供电正常，C14 是否断开，D9&D10 是否击穿，变压器T2&T3 是否开路，Q8&Q9 是否击穿; 如果Q8&Q9 击穿，则R43&R44 &R74 &Z4 必须更换，其它元件，如Q6&R49&R71&Q5&R34&R72&R35&R70 等，如果损坏也应更换
5，输出电路
整流管 D16&D17 是否击穿，RJ8&RJ9&RJ10 是否开路或阻值变大。
6，反馈回路
光耦 P1&P2&P4 是否损坏，Z7 是否击穿，IC3&IC4 是否损坏，IC3&IC4 周边元件是否开路。
三、MLT666BL系列电源故障维修案例
1，无输出案例1：开机后无任何输出，检查发现散热器HS1&HS2(热地)有跟外电路(如外壳等)短路打火过，导致保险管和桥堆击穿，更换保险管和桥堆后，电源正常。
2，无输出案例2：检查发现电感HL2 被撞开路，更换HL2，电源正常。
3，无输出案例3：检查发现Q14 击穿，R135 烧黑，更换Q14& R139A&R139B&R139C&R139D&Z1&F1&R135&IC1 等，电源正常。
4，无输出案例4，检查发现Q2 击穿，更换R21A &R21B &R21C&R21D&R21E&R21F&Z2&Q1&IC5&F1 等，电源正常。
5，无输出案例5，检查发现Q8&Q9&D3&Q6&Q5 击穿，更换Q8&Q9&D3&R43&R44 &R74 &Z4&Q6&Q5& R49 &R71 &R34&R72&R35&R70&F1 等，电源正常。
6，5VSB 打嗝1：检查发现Z10 击穿，更换Z10 电源正常。
7，5VSB 打嗝1：检查发现IC1 VCC 电压不稳定，再进一步检查发现D5 参数超出正常值，更换D5，电源正常。
8，5V 没输出，其它输出正常：检查发现Q15 损坏，更换Q15，电源正常。
9，24V 没输出，5V&12V 输出正常：AC200V 输入，检查PFC 电压只有310V，断开R36，检查IC5 的VCC只有5V，检查Q3 正常，则可能IC5 有问题，更换IC5，PFC 电压正常，连接R36，上电，24V 正常。
10，24V 闪一下灭：检查光耦P1&P4 正常，再检查发现D9 击穿，更换D9，电源正常。
