TCL L48F1620E液晶电视热机状态下无声音的故障维修

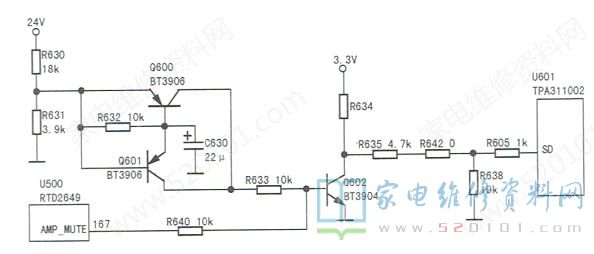

        接修一台TCL L48F1620E液晶电视（RT49机芯），热机后无声音，在故障出现后，为了确定故障范围，用小改锥分别在功放块U601(TPA3110D2)的音频信号输入端③、12脚注入感应信号，扬声器中无声，检查扬声器及U601供电端⑦、15、16及27、28脚的24V供电均正常。接下来测U601的静音端①脚电压只有0.3V ( 正常值约为3V)，断开U601①脚外接电路，人为给U601①脚提供3V电压，声音正常。看来问题在静音电路中，相关电路如图所示。经查，Q602( BT3904 )热击穿。换新Q602后试机，故障排除。
