接修一台TCL L39F1600E液晶电视，在收看过程中无规律自动关机，这时白色指示灯不亮，约1min后，白色指示灯亮，此时按开机键又可开机正常收看。据用户讲，在晚上观看时自动关机要频繁一些。为了区分是电源板还是主板的故障，先测量电源板(型号:40-EL3916-PWE1XG)输出插座P1中的12V电压，在故障出现时，3.3VSB及12V电压一直稳定，但BL-ON、P-DIM信号电压同时降为0V，判断问题在主板(型号:40-MS881B-MAF2HG)上。测量主板上的3.3V、1.5V、1.2V电压均稳定。

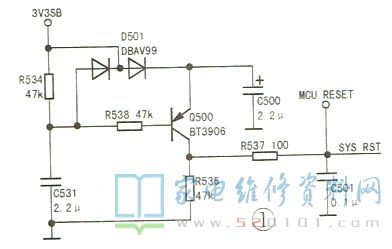

敲击主板无效，基本排除接触不良的可能性。冷机时用吹风机加热主板上的芯片及NAND FLASH元件，很快故障出现，说明是某个元件存在热稳定性不良。对比测量，发现主芯片复位电压变化明显:冷机时Q500的e极电压为2.8V，c极电压为0V;用吹风机加热后，c极电压慢慢上升，当升到1.2V时，电视机自动关机。该机主芯片复位电路如图1所示。
经查，贴片电容C531热机后漏电，致使复位管Q500因b极电压下降而饱和导通，则Q500的c极输出的复位电压上升，引起CPU工作紊乱而自动停机。
