TCL L42E5300D液晶电视灰屏的故障维修

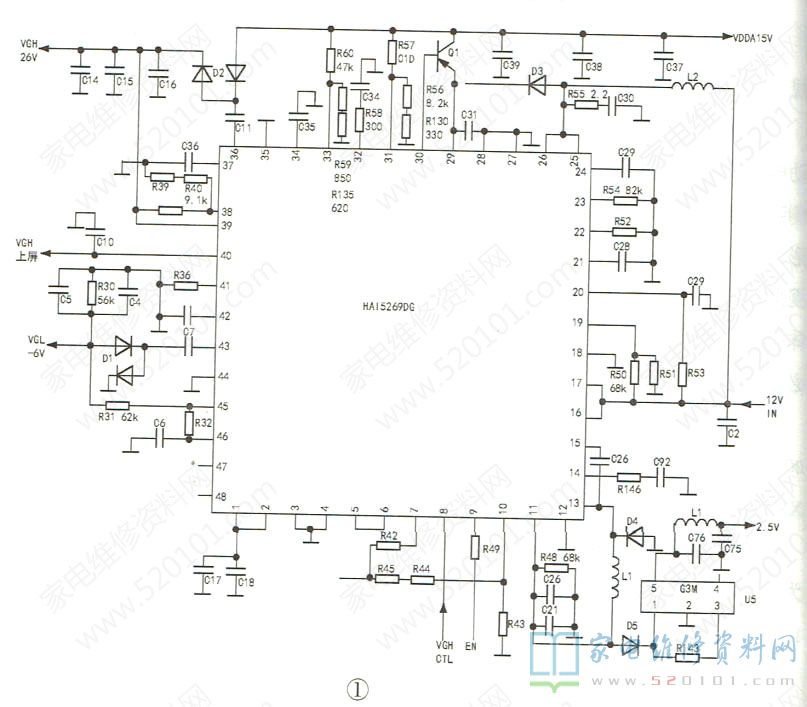

     接修一台TCL L42E5300D液晶彩电，开机后背光亮，无字符、无图像。背光能点亮，说明电源电路及主板控制系统基本正常，故障部位可能在逻辑板或屏体中。测上屏电压12V正常，但逻辑板上的VDDA、VGH、VGL电压均为0V，这说明逻辑板上的电源芯片没有工作。因屏体负载短路也会引起电源芯片不工作，于是拔下通往屏体的两根排线后再测上述电压，发现开机瞬间有电压输出但马上降为0V，这说明电源芯片启动后随即又停止工作。测电源芯片旁边体积较大的电容(多为输出电压的滤波电容)没有短路现象。该电源芯片型号是HAI5269DG(以下简称芯片)，按实物画出相关电路如图1所示。

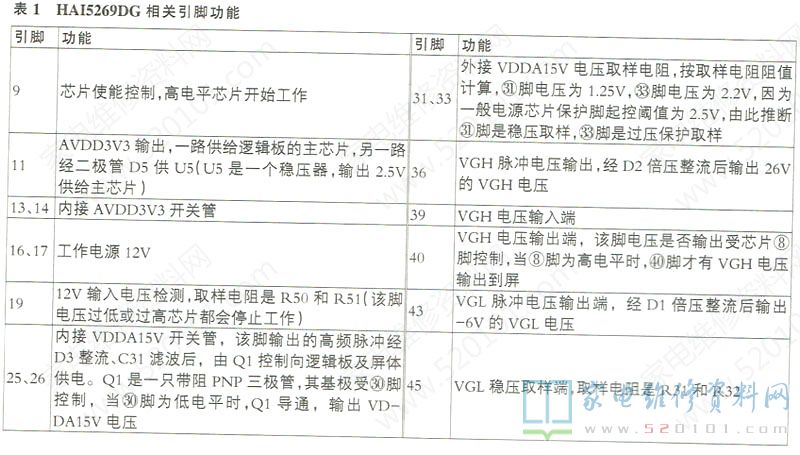

      根据线路走向，分析出相关引脚功能见表1。

      在线测量各组电压输出端，都没有短路情况，但芯片40脚对地正反向电阻只有20Ω (指针式万用表R X 10挡)，明显异常;拔掉两条上屏线，再测，仍然只有20Ω，这说明故障和屏体无关。测40脚外接的滤波电容C10正常，判断芯片内部有问题。为确认芯片40脚是否短路，决定外加电压测电流，当加上3V电压时，电流达到1A，芯片温度上升较快。在检测中，突然电流降为0A，估计芯片内部烧坏了。断电，用万用表测④脚对地电阻，均为100k；再通电试机，芯片正常工作了，各组输出电压也都正常。插好上屏线开机，图像正常。工作30min后，手摸芯片仅微温，连续试机4h，一切正常，该机工作一直正常。估计故障原因是芯片40脚内部有元件对地软击穿，上电后芯片进入过流保护状态，从而出现灰屏。给40脚外加3V电压后，故障元件断路了，40脚不再短路。更凑巧的是故障元件不影响芯片其他部分的工作。
