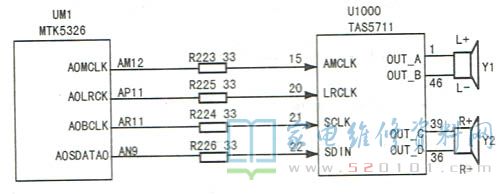

接修一台TCL L55V7300A-3D型液晶电视（MT36机芯），故障表现为无声音。首先试用多种信号源试机，均无伴音，怀疑软件有问题，但升级软件后故障依旧。测量音频功放U100(TAS5711)的供电、总线、复位、静音等端子电压，未发现异常。接下来测量U1000的四个信号输入端电压，相关电路如图所示，发现15脚(AMCLK)的信号电压为0V。
用示波器测量主芯片UM1送给u1000 15脚的音频数字信号正常。检查U1000⑤脚外接电阻R223 (33Ω)，发现其一端焊点明显开裂。将其补焊后试机，故障排除。
