TCL L40P60FBD液晶电视黑屏无声音的故障维修

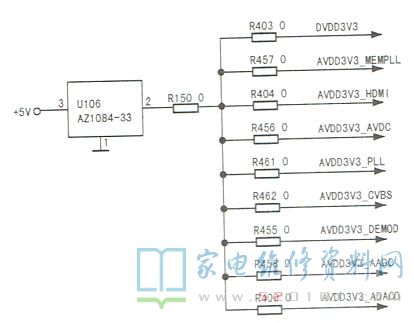

      接修一台TCL L40P60FBD型彩电（MT27机芯），不定时出现黑屏，且无伴音。上电试机，背光亮。换用另一正常工作的机顶盒，故障依旧，信号源问题可排除。测量主芯片U400的相关供电端电压，发现⑤、116脚(DVDD3V3)、17脚(AVDD3V3_ MEMPLL)、38脚(AVDD3V3_ HDMI)、69脚( AVDD3V3_ AVDC)、71脚(AVDD3V3_ PLL)、72脚(AVDD3V3_CVBS)、80脚(AVDD3V3. DEMOD)、88脚(AVDD3V3_ AADC)、94脚( AVDD3V3_ ADACO )的电压在1V~2V之间波动(正常应为+3.3V)。该电压是+5V电压经U106 (AZ1084-33) 变为DVDD3V3( +3.3V)后，再经R150(0Ω)限流后送给上述引脚，如图所示。

       当U400，上述引脚的供电过低时，IC内部的信号处理电路停止工作，③脚输出的基准亮度信号电平变低，从而出现黑屏。为了验证这一判断，试断开R150，测量主板上插座P100 11脚的亮度直流控制电压只有+1.3V(正常时应为+3.7V)。

经查，R150的阻值已增大至数千欧，且不稳定。换上一只0Ω的电阻后试机，故障排除。
