TCL L32F19液晶电视液晶电视开机三无的故障维修

2022-04-20 04:35:46  阅读 402 次 评论 0 条
摘要:

接修一台TCL L32F19液晶电视,故障表现为上电后三无。通电测得电源滤波电容两端电压为300V,电源次级输出的3.3VSB、12V和24V电压均为0V。在路实测电源次.级整流二极管均无短路现象,判断副电

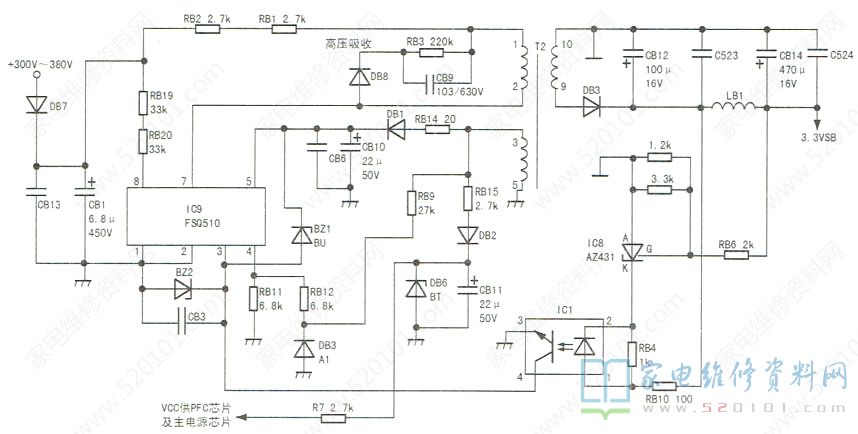

     接修一台TCL L32F19液晶电视,故障表现为上电后三无。通电测得电源滤波电容两端电压为300V,电源次级输出的3.3VSB、12V和24V电压均为0V。在路实测电源次.级整流二极管均无短路现象,判断副电源电路有故障,相关电路如图1所示。

TCL L32F19液晶电视液晶电视开机三无的故障维修 第1张

     测得300V供电限流电阻RB1、RB2均正常,各二极管无短路现象,光电耦合器及三端精密稳压器IC8(AZ431)也正常,判断IC9损坏,将其换新后通电,故障排除。
