接修一台TCL L40X9FDM液晶电视（MT26机芯），故障表现为满屏彩色条纹。对LVDS信号插座P426中的LVDS信号波形进行检测，未见丢失。考虑到DDR存储器损坏或工作异常，可能导致本故障。于是对DDR存储器U2A、U3A(MT47H32M61BN)的供电DDRV(+1.8V)及基准电压(MEM_ VREF， +0.9V )进行检查，未发现异常。
接下来检查主芯片U1中的DDR缓存器测得U1的DDRV端供电电压正常，但U1的M29(RVREF0)、M30(RVREF1)端的0.9V基准电压却为0V。

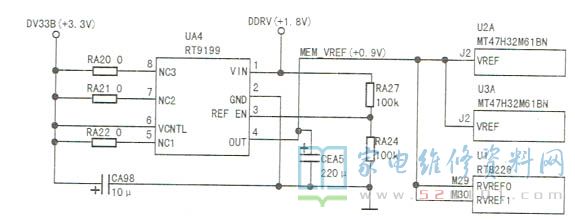

U1的M29、M30端供电来自DC/DC变换器UA4(RT9199)，如图所示。
检查该部分电路，发现UA4的④脚至U1的M29、M30端线路中的一个过孔不通。用一根细铜丝穿过该孔两面焊牢后试机，故障排除。
