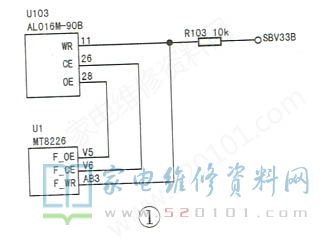

接修一台TCL L52X9FDM液晶电视，红色待机指示灯亮，不开机。经查，5V_ STB待机电压正常，但主板.上无+12V电压，表明主开关电源没有工作。测主芯片U1(MT8226)的AJ2脚(开/待机端)没有低电平开机信号输出。接下来查U1内嵌CPU电源、时钟电路、复位电路，未发现异常。考虑到FLASH存储器U103(AL016M-90B)工作异常会导致不开机，于是对U103的外围电路进行检查，发现U103 11脚(WR)与SBV33B电源相连的电阻R103虚焊，相关电路如图1所示。
U103 11脚为数据读出控制端，与U1的AB3 脚(F_ WR)相连。在运行开机程序过程中，U1的AB3脚输出高电平，则U103 11脚为高电平，以便从FLASH存储器中读取开机程序数据。R103开路后，U1从U103中读取数据受阻，从而导致不开机故障。补焊R103后试机，故障排除。
