TCL L42F1600E液晶电视不开机的故障维修

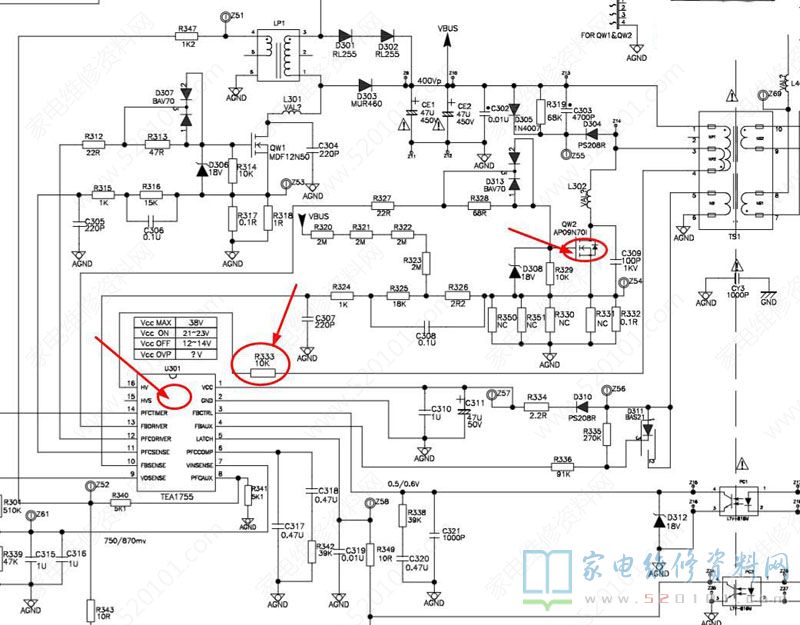

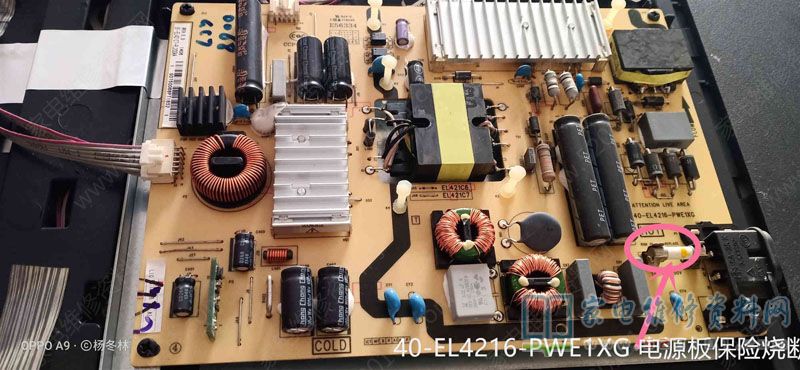

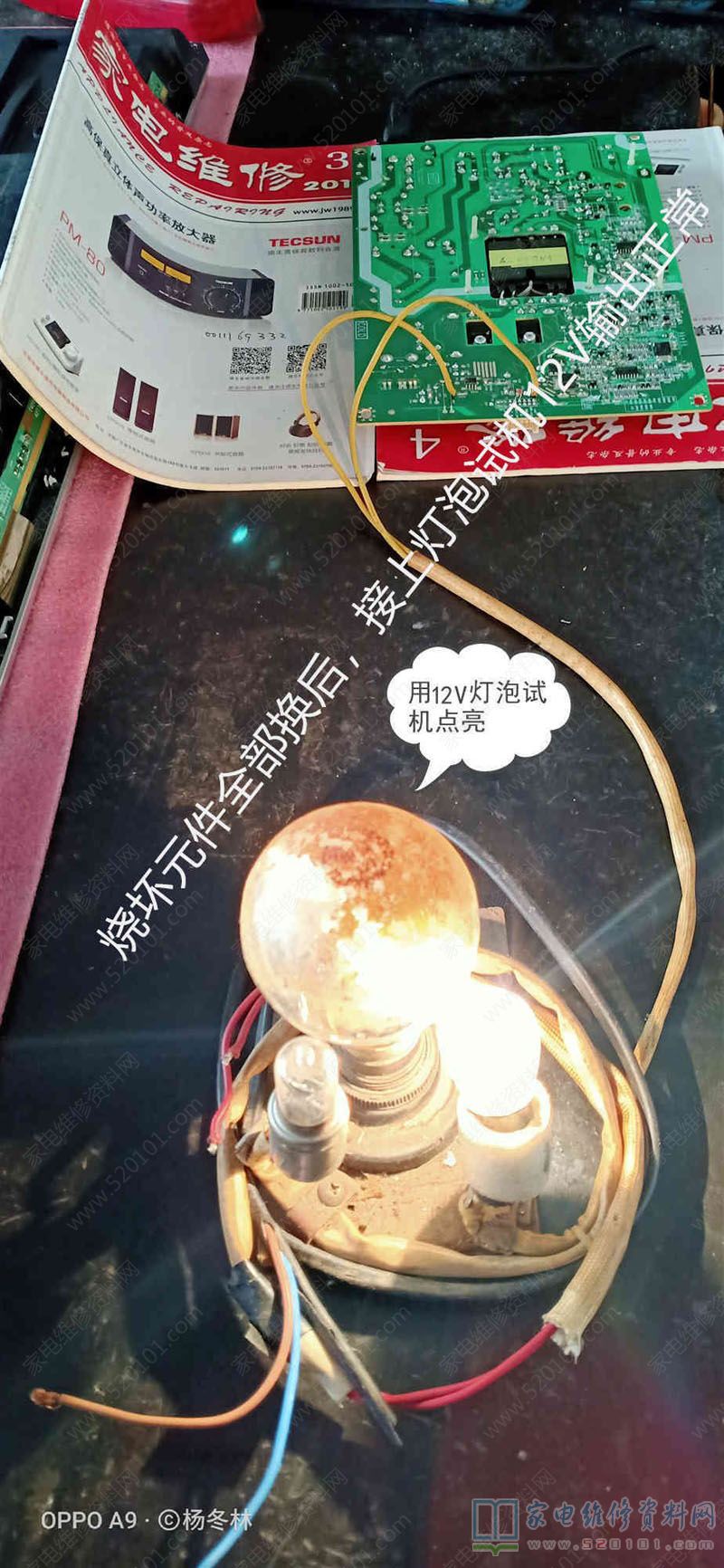

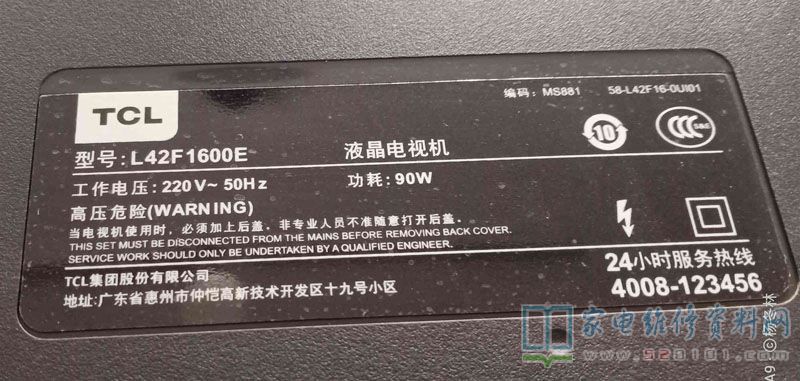

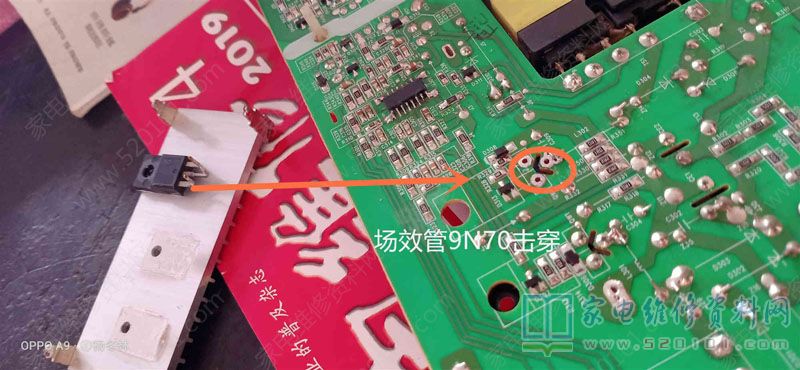

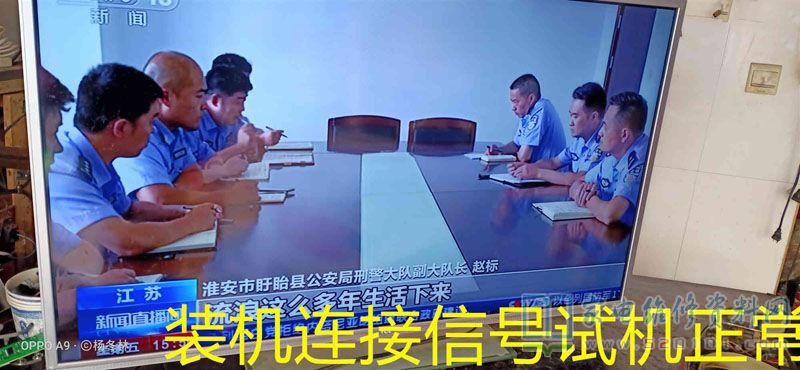

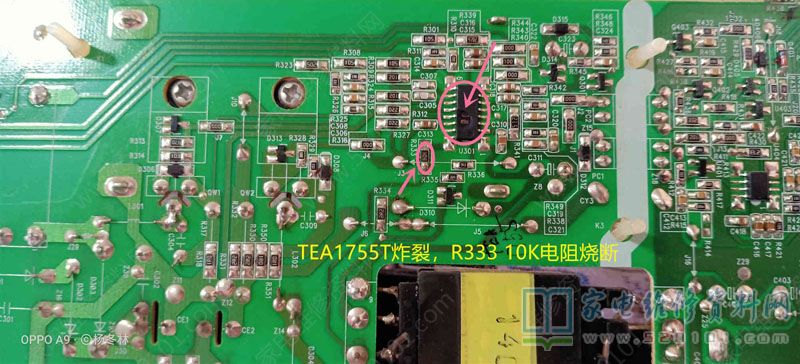

       接修一台TCL L42F1600E液晶电视，上电开机无反应，指示灯也不亮。据客户所述，电视是在看着的时候，突听到一声“叭”响，就什么也没有了。拆盖拆板，电源板型号：40-EL4216-PWE1XG（图纸），首先测量电源板保险3.15A已烧断，目视电源控制块U301 TEA1755T已炸裂，R333 10K电阻也面目全非。测电源大滤波电容CE1、CE2两端已短路，说明电源场效管也击穿无疑。随即拆下此场效管QW2(9N70)，测量果真短路了。换掉上述损坏的元件后，测量滤波电容两端已没存短路情况，场效管周周元件也盲测一番，也没见有损坏的迹象。于是为保险起见，先用12V灯泡做负载：在P_ON端连一个2.2K电阻到3.3V上，强制上电开机，只见12V灯泡亮起，说明电源板已修复。随后将电源板与主板联接，接信号线，上电试机，见图声正常。
