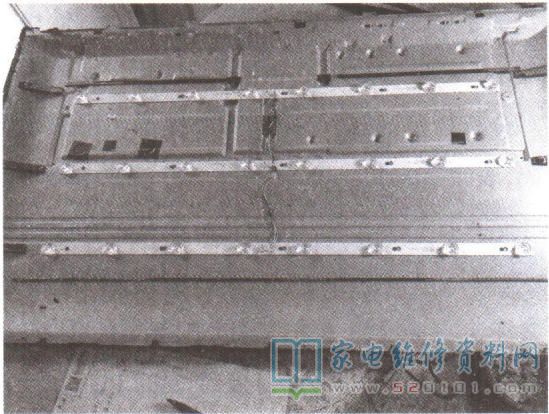

接修一台TCL L40F1B型液晶彩电，故障表现为开机后黑屏，伴音正常。拆机检查，该机背光插座CNB801中有两组LED灯串线，分别是红、黑线与白、黄线。在二次开机时，测得每组线之间的电压约为100V， 随后迅速下降。用点灯器检测两组灯条，均呈开路状态，由此判断屏内LED灯串开路。小心翼翼地拆开液晶屏，发现屏内共有3根灯条，每根灯条由两段组成，每段灯条上有4只灯珠，如图1所示。
用点灯器检测，发现两段灯条已损坏。购得同型号灯条换上，用点灯器实测两组灯条的电压均为69V。该机每组灯条由12只灯珠串联而成，由此可见该机所用灯珠为6V灯珠。装好液晶屏后试机，故障排除。为延长灯珠寿命，打开设置菜单，将背光亮度值由原来的“100"改为“60" ，图像亮度正常，交付用户使用。
