接修一台TCL L32A71C液晶电视，上电后电源指示灯不亮，不开机，拆机检查，目测电源二合一板(板号为40-EL2819-PWCIXG)，上无明显异常，测保险丝F1(3.15A/250V )正常，主滤波电容CE1/CE2( 47uF/450VX2 )充放电也正常。转向检测开关变压器次级12V电压整流二极管DS1及背光LED供电整流二极管DS2的正反向电阻，均正常。

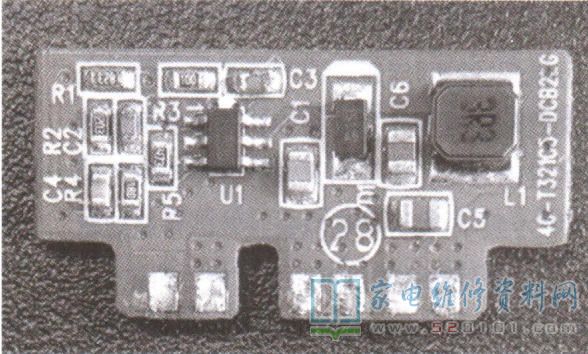

上电，测CE1/CE2两脚电压为300V(正常)，DS1负极电压为12V(正常)，但电压输出插座P1中无3.3V电压和12V电压输出。断电，先用220V灯泡对CE1/CE2放电，摘下电源二合一板，测量3.3V电压转换电路小板上的元件，未发现异常。单独给电源二合一板通电，测得3.3V电压转换小板的12V供电正常，但小板的输出端电压为1V，明显偏低。断电，检测3.3V电压滤波电容C131正常，由此可判断故障点在3.3V电压转换小板上。拆下3.3V电压转换小板，如图1所示，怀疑集成块U1(IV7DN )损坏。
找一个同型号的集成块在U1位置上焊好，然后将小板、电源二合一板装回，恢复各接插件，通电试机，图像、伴音均正常，故障排除。
