TCL液晶电视40-RT9507-MAD4HG主板EMMC点位图

2022-04-03 19:02:41  阅读 438 次 评论 0 条
摘要：

TCL液晶电视采用40-RT9507-MAD4HG主板EMMC飞线读写点位CLK、CMD、D0如下图所示，仅供参考。

      TCL液晶电视采用40-RT9507-MAD4HG主板EMMC飞线读写点位CLK、CMD、D0如下图所示，仅供参考。

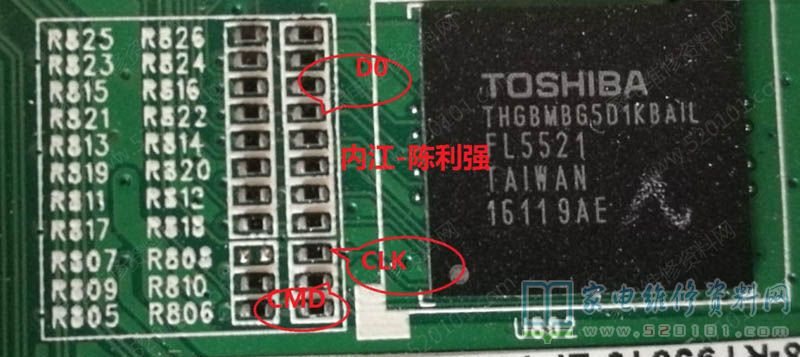

TCL液晶电视40-RT9507-MAD4HG主板EMMC点位图 第1张
