TCL LE48D8800液晶电视（4704-M608T9-A5233K01板）EMMC点位图

2022-04-03 18:37:35  阅读 340 次 评论 0 条
摘要：

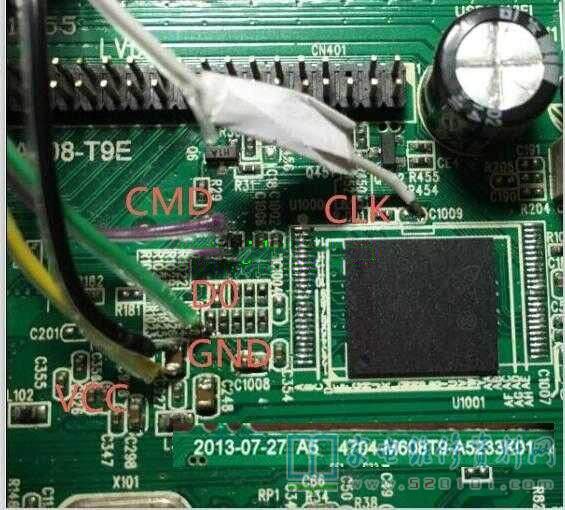

TCL LE48D8800液晶电视（主板4704-M608T9-A5233K01）EMMC BGA飞线在线读写点位如下图所示。

      TCL LE48D8800液晶电视（主板4704-M608T9-A5233K01）EMMC BGA飞线在线读写点位如下图所示。

TCL LE48D8800液晶电视（4704-M608T9-A5233K01板）EMMC点位图 第1张
