接修一台TCL L26E5300B型液晶电视，上电后待机灯不亮，不开机。拆开机壳，目测电源板上正面没有明显异常损坏的元件。该机电源板的板号为40-P061C2-PWE1XG。上电，测得主滤波电容CE2( 47uF/450V)两端电压为300V，但开关电源次级无3.3V和24V电压输出。

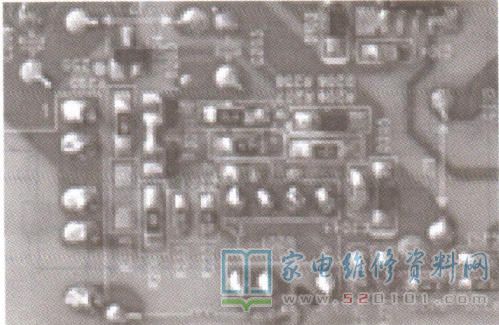

断电，取下电源板检查，发现贴片电阻R201、R202(均为2.72 )表面烧焦。由于这两只电阻是电源集成块U201(VIPer17L )的供电电阻，所以怀疑U201短路。在路测得U201①脚(GND)与⑦、⑧脚(vcc间的阻值很小，由此判断U201短路。更换R201.R202、U201后试机，故障依旧。检查U201外围电路，发现贴片电阻R208(4702)开路， 如图1所示。更换R208后试机，图像、伴音均正常，故障排除。
