TCL L39E5090-3D液晶电视自动关机的故障维修

       接修一台TCL L39E5090-3D型液晶电视，上电后电源指示灯亮，按下“待机”键，电源指示灯闪烁几下后熄灭，光栅出现，随即自动关机，电源指示灯再次点亮，整机处于待机状态。.上电，测电源板上3.3V待机电压正常，按下“待机”键，24V电压输出也正常，但随即光栅消失，24V电压降为0V。断开电源板与主板连线，在电源板上3.3V端与P-ON端之间跨接一只1k电阻，强制开机，通电后测得24V电压一直正常，据此判断故障出在主板上。正好笔者店里有台同型号的液晶电视，于是更换主板试机，故障依旧。

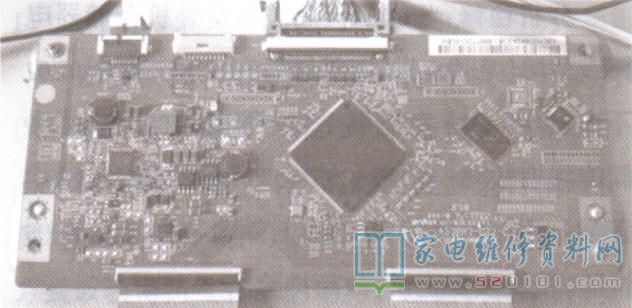

       将故障机的主板换到另一台电视机中，开机后图像、伴音均正常，看来主板没有问题。断电，将原主板换回，除上屏线不插外，其余接插件均恢复原样。通电开机，背光亮;输入视频信号，伴音正常，无自动关机现象，由此判断逻辑板有问题。检测逻辑板供电电路，如图1所示，发现贴片二极管D15( AD)正反向阻值异常。更换D15后试机，故障排除。
