TCL L46F11液晶电视开机三无的故障维修

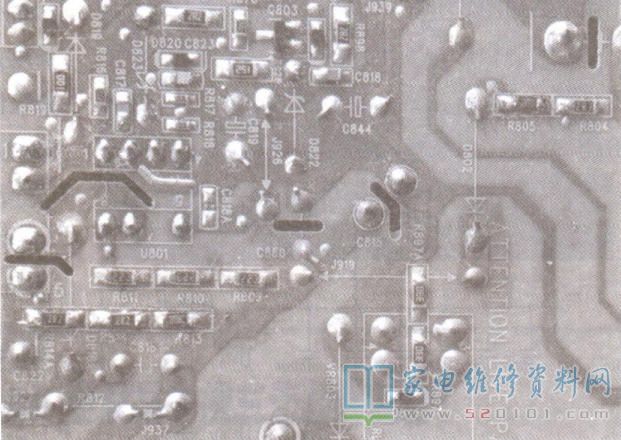

       接修一台TCL L46F11型液晶电视，上电后电源指示灯不亮，不开机。拆开机壳，检测电源二合一板(板号:40-1PL47L -PWLIXG(40-1PL46A-PW1XG))上保险丝F801 (5A/250V) 正常，主滤波电容C811、C812(均为82pF/450V )充放电也正常。观察电源板背面元件，发现电源芯片U801外围的贴片电阻R804(2.7Ω)、R805(2.7Ω)、R813 (2.2Ω)、R814(2.2Ω)、R814A (2.2Ω)表面烧焦(见图);拆下测试，均开路损坏，怀疑电源集成块U801也已损坏。

       于是找到同型号的贴片电阻和电源集成块替换损坏元件，检查无误，单独给电源二合一板通电，用万用表测电源集成块⑧脚(供电端)上电压为300V(正常)，测开关变压器次级整流滤波电路上3.3V待机电压输出也正常。断电，找一只1k的电阻焊在3.3V和P-ON端，找一只24V直流灯泡焊在24V与GND端，再次通电，24V灯泡点亮，同时用万用表测24V电压输出正常。断电，除去1k2电阻和24V直流灯泡，将电源二合一板装回电视机，恢复各接插件，通电试机，光栅出现;输入视频信号，图像、伴音均正常，故障排除。
