TCL L32P21BD液晶电视背光异常的故障维修

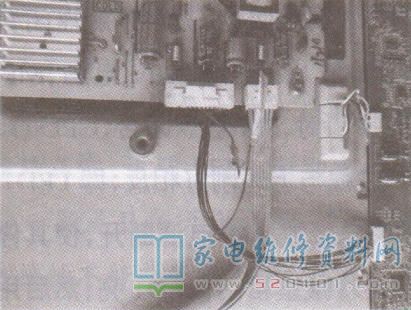

      接修一台TCL L32P21BD型液晶电视，开机后背光时有时无，但伴音正常。拆开机壳，目测电源板(板号为:40-PE3210-PWJIXG)上无明显损坏的元件。上电测得主滤波电容CE2、CE3 (均为82pF/450V)两端电压为300V，开关电源次级输出的3.3V待机电压正常;二次开机CE2、CE3的电压由300V升至380V，开关电源次级输出的24V电压正常，但背光不亮。在测量LED背光恒流电路的24V供电时，背光闪烁几下后点亮，此时背光LED恒流电路输出电压为60V(正常)，屏幕亮度均匀，没有LED灯珠损坏现象。几分钟后，背光熄灭，这时测得电源板上插座P4中P. ON端电压为3V (正常)，BL_ON电压为0V。判断故障点在主板上。由于主板价格较贵，决定采用应急维修方法:先找一-只1kQ电阻，一脚焊在插座P4的3.3V供电端，另一脚焊在LED恒流电路的BL_ ON端，然后断开主板的BL-ON线，如图1所示。通电试机，故障排除。
