TCL L26F11液晶电视开机后无背光且喇叭里面有异响的维修

摘要：

接修一台TCL L26F11液晶电视，故障表现为开机只听到喇叭”叭叭“响，无背光，跟客户讲好价后，拆盖测电源5V正常，12V只有10左右；测电源大滤波电容两端电压300V左右。仔细看电源IC有个L6562D，是个

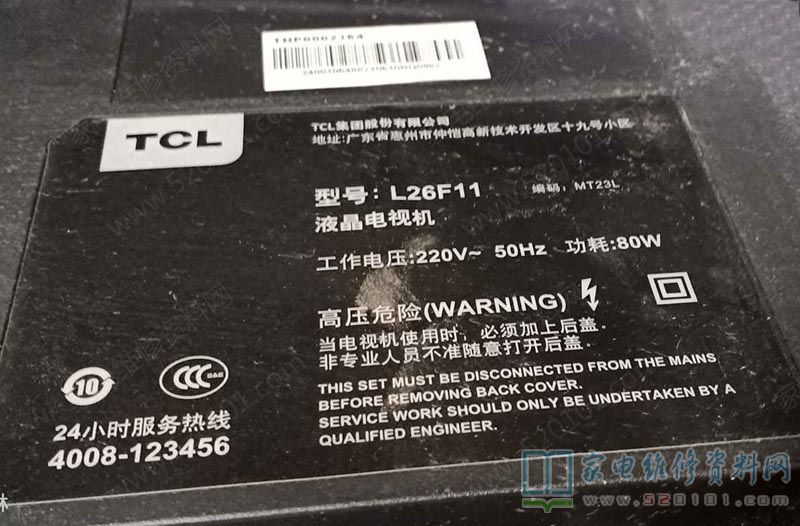

     接修一台TCL L26F11液晶电视，故障表现为开机只听到喇叭”叭叭“响，无背光，跟客户讲好价后，拆盖测电源5V正常，12V只有10左右；测电源大滤波电容两端电压300V左右。仔细看电源IC有个L6562D，是个PFC芯片，说明PFC没启动。

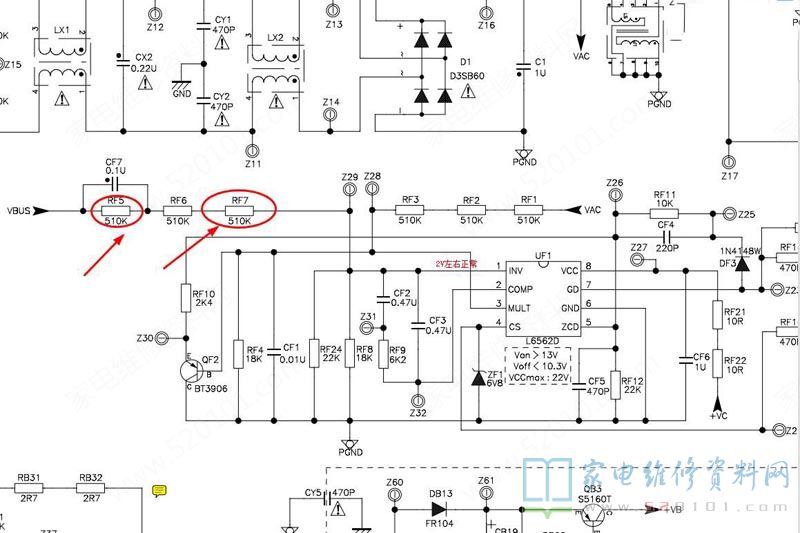

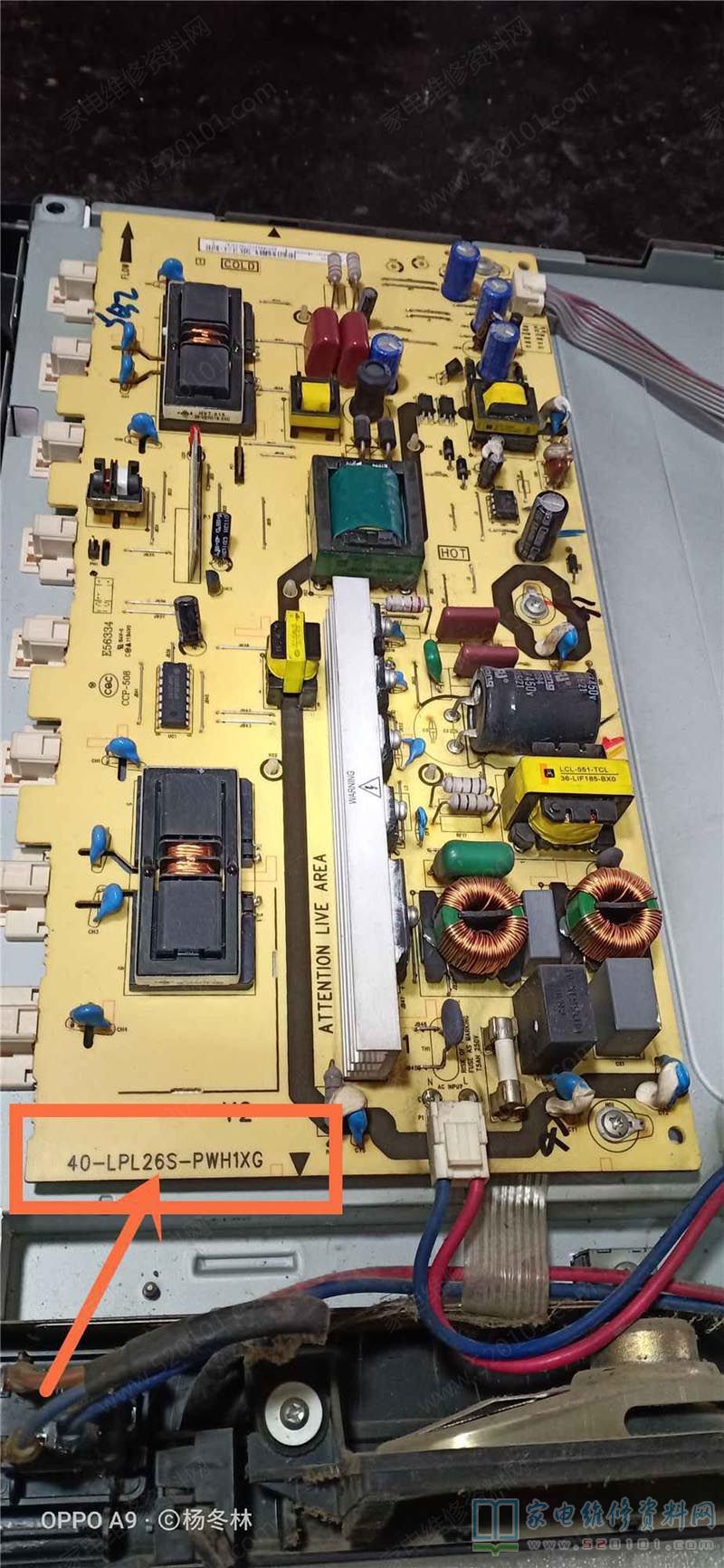

     此电源板型号是： 40-LPL26S-PWH1XG（图纸），从上面检测数据说明，故障在PFC电路中。首先测 L6562D的1脚电压，有4.2V左右，感觉有点偏高；8脚有18V左右正常，但测7脚驱动脉冲电压却无输出！从以往的经验看，这1脚电压应该在2.1V左右才正常的。估计此脚的电压过高引起保护了。

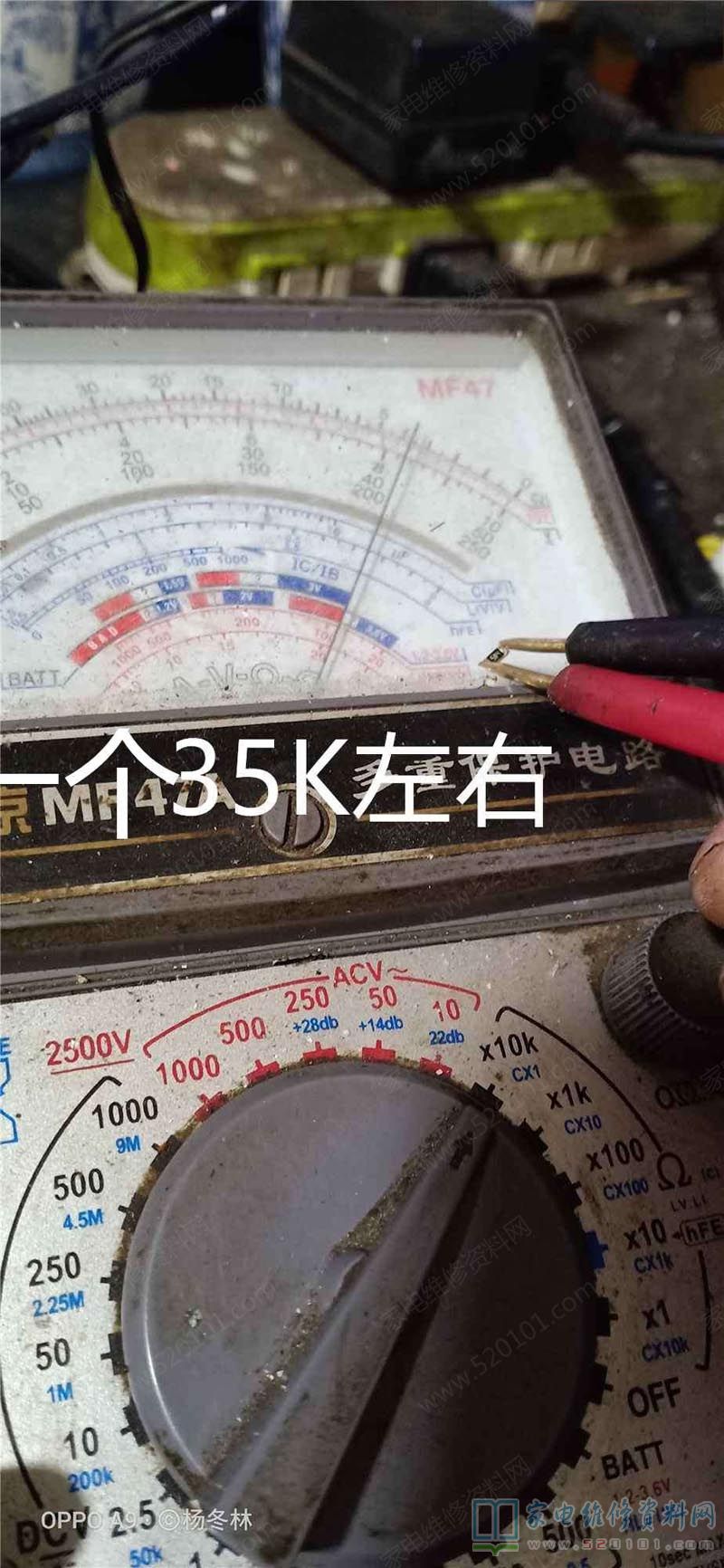

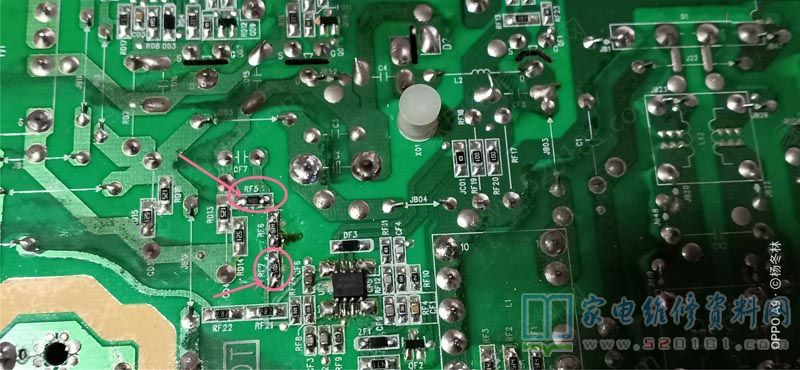

     断电，人为泄掉大滤波电容的电压，首先拆掉L6562D的1脚的几个取样电阻RF5 RF6 RF7来测量：RF6 510K正常，而RF5 RF7的阻值都变小了,分别为35K，400K左右。立即换掉此两个510K电阻，上电开机，见背光亮起，喇叭也不再"叭叭”响了。测PFC电压已上升到380V了。而12V电压也正常了，接信号线图声正常。
