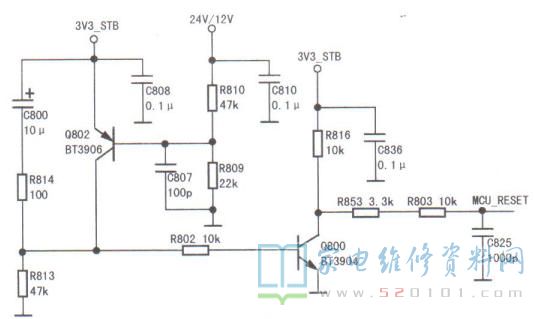

接修一台TCL D50A620U型机，上电后指示灯亮，不开机。上电，测得主板上DC-DC电路输出电压正常，检查DDR及EMMC电路，未见异常，怀疑CPU的工作条件未满足。代换晶振(24MHz )无效，转向检查复位电路(如图所示)，发现Q800的c极始终为低电平，Q802的c极电压一直为3.28V，均不正常。
该复位电路的工作原理如下:在开关电源供给主板12V/24V电压后，3V3_ STB电压尚未建立，此时Q802.Q800均截止，Q800c极为低电平。当3V3. STB电压开始逐渐上升建立时，此电压-路通过R814.R813给C800充电，另一路通过R816加在Q800的c极，Q800饱和导通，此时Q800的c极仍为低电平。随着c800两端电压不断增加，则Q800的b极电压不断下降，当该极电压低于0.7V时，Q800由饱和状态进入放大状态，随后进入截止状态，这时Q800的c极为高电平，从而产生一个复位信号送给主芯片。断电，检测该复位电路，发现Q802的c.e极已短路，导致Q800在上电后二直处于截止状态。更换Q802后试机，故障排除。
