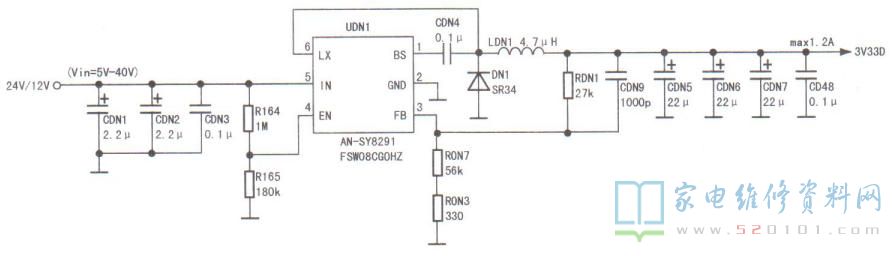

接修一台TCL D50A620U型机，三无，上电试机，测得开关电源输出12V电压正常。将12V电压通过一只47k2电阻接到插座P102中的BLON、DIM和PWRON脚，此时背光亮，由此推断故障点在主板上。测主板上DC-DC变换块UDN1(AN-SY8291 )⑥脚输出电压仅为2.1V，不正常。检测该DC-DC电路(如图所示)，⑤脚电压为11.81V，④脚(使能端)电压为1.6V，③脚(FB)电压为0.6V，均正常。检查①、⑥脚间所接升压电容CDN4，发现已无容量，更换CDN4后故障排除。
