TCL 55F6液晶电视更换灯条后减小电路的技改方法（图）

2021-12-19 19:57:50  阅读 1374 次 评论 0 条
摘要：

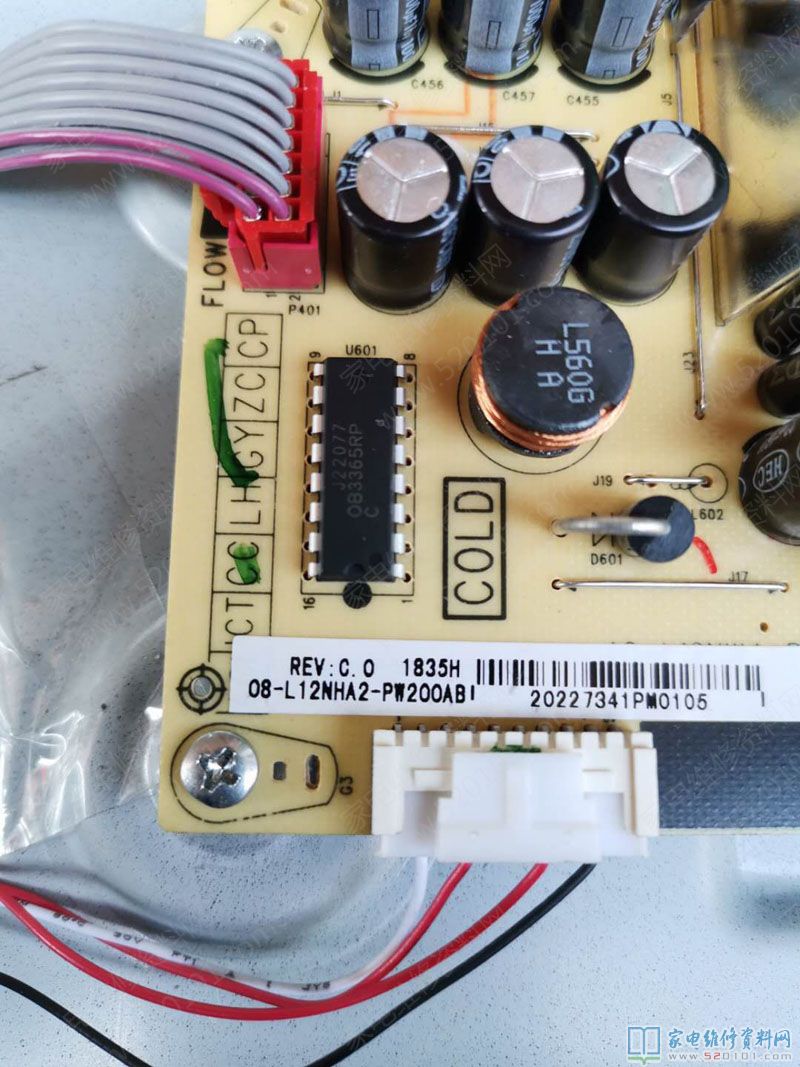

给大家分享一个TCL王牌55F6液晶电视换灯条提高寿命减小灯条电流方法，芯片是OB3365RP。背光控制芯片OB3365RP，通过OB3362对比猜到2脚应该是ISET电流设置脚，对地电阻越大电流越小。

       给大家分享一个TCL王牌55F6液晶电视换灯条提高寿命减小灯条电流方法，芯片是OB3365RP。背光控制芯片OB3365RP，通过OB3362对比猜到2脚应该是ISET电流设置脚，对地电阻越大电流越小。

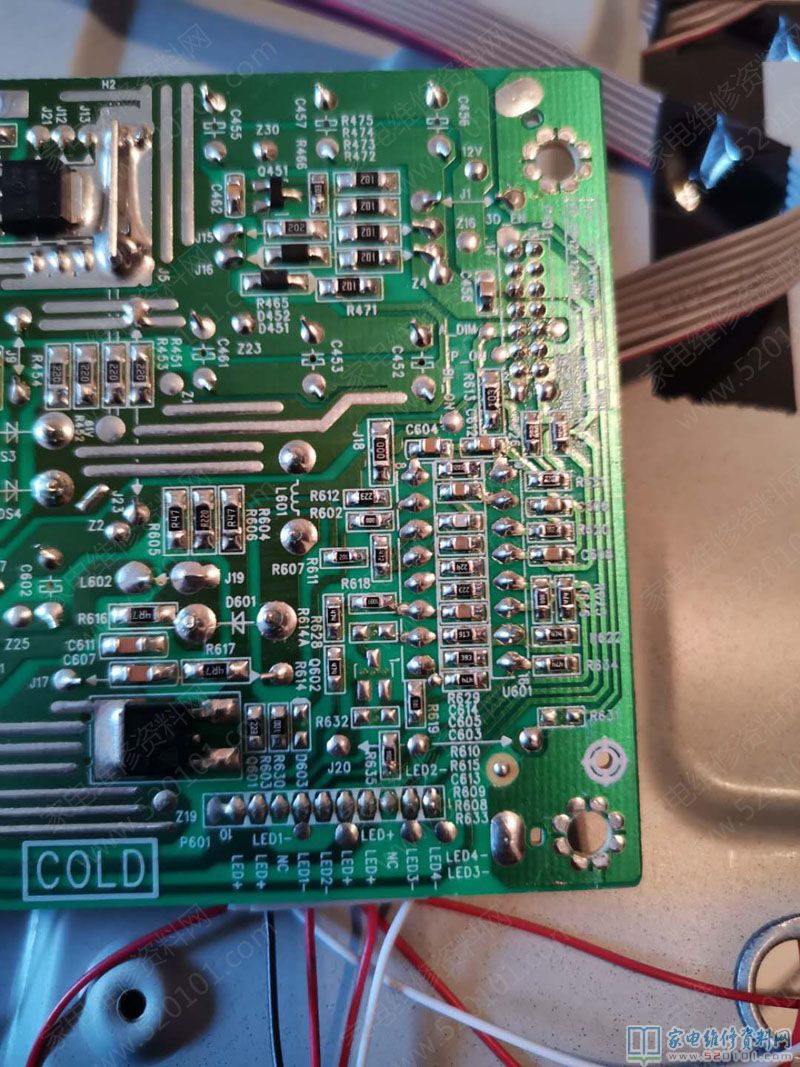

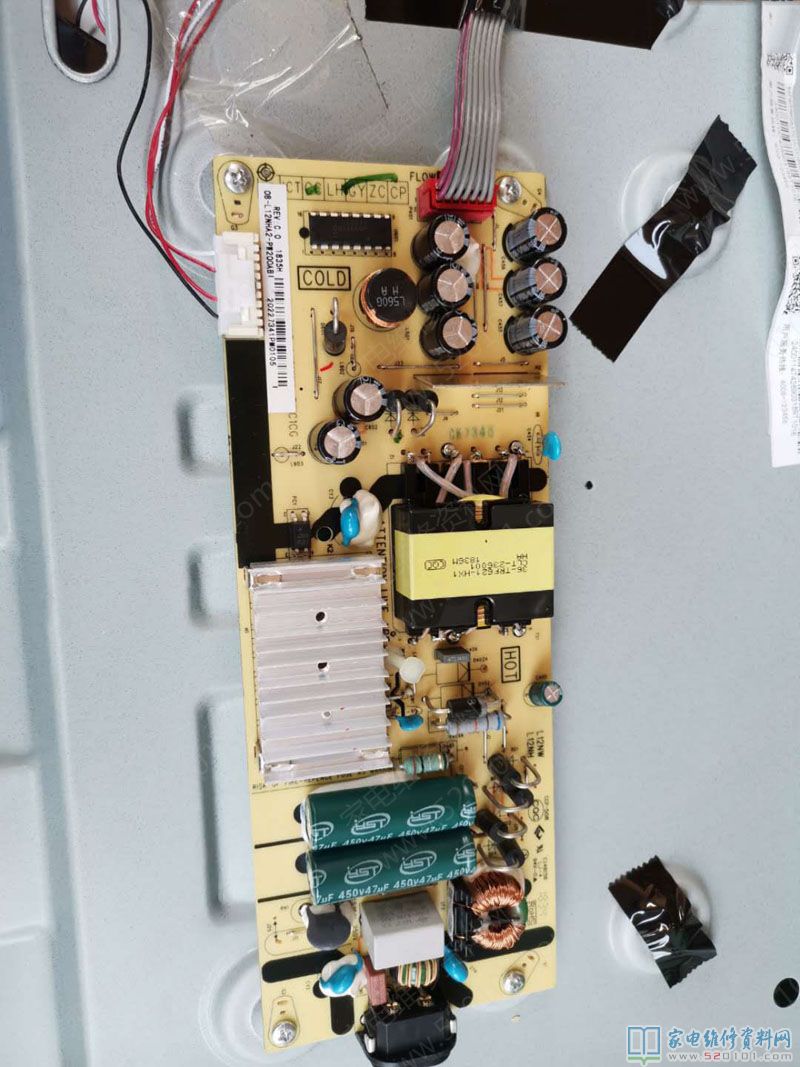

TCL 55F6液晶电视更换灯条后减小电路的技改方法（图） 第1张

TCL 55F6液晶电视更换灯条后减小电路的技改方法（图） 第2张

TCL 55F6液晶电视更换灯条后减小电路的技改方法（图） 第3张

TCL 55F6液晶电视更换灯条后减小电路的技改方法（图） 第4张

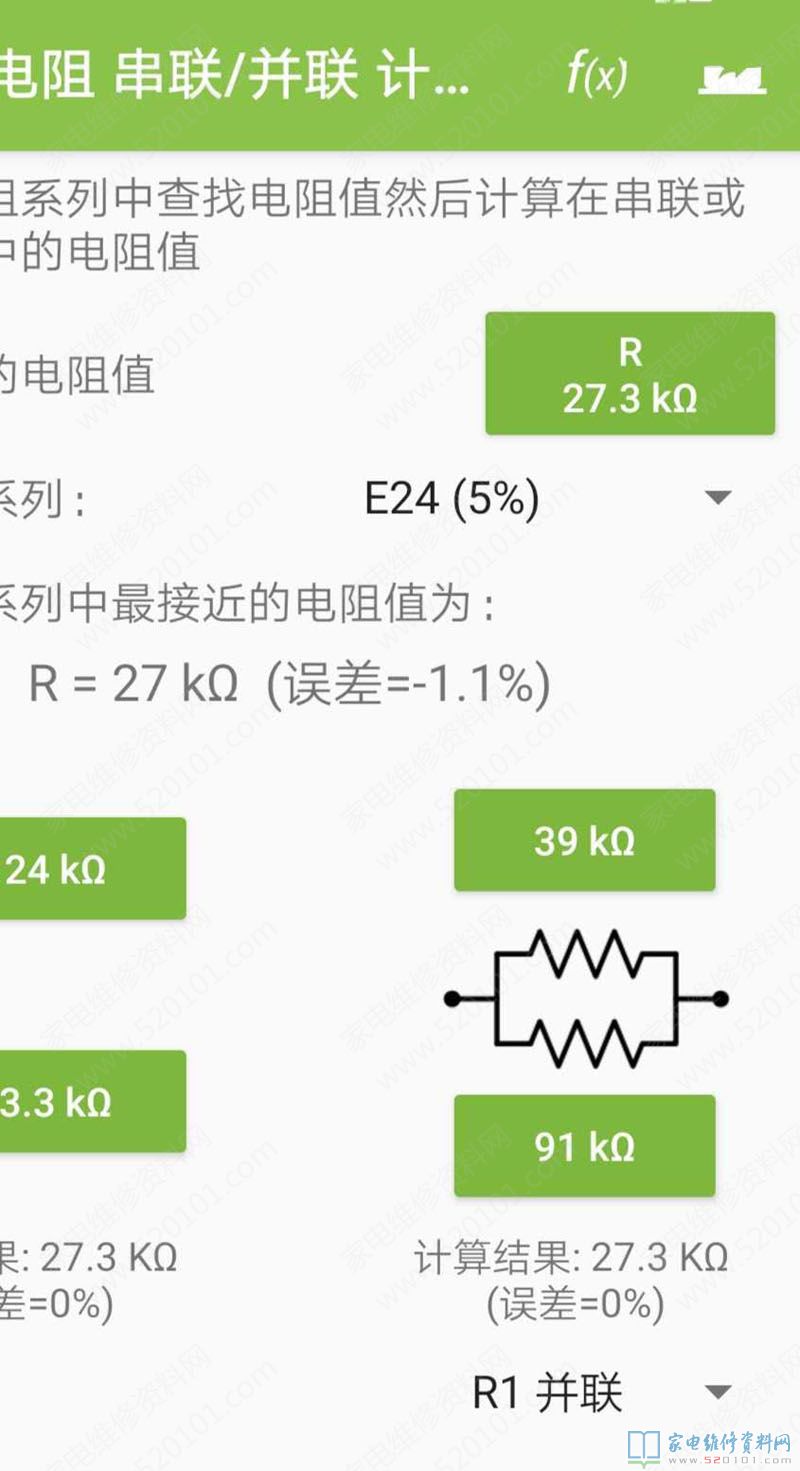

原电阻是393和913的39K和91K电阻并联。

TCL 55F6液晶电视更换灯条后减小电路的技改方法（图） 第5张

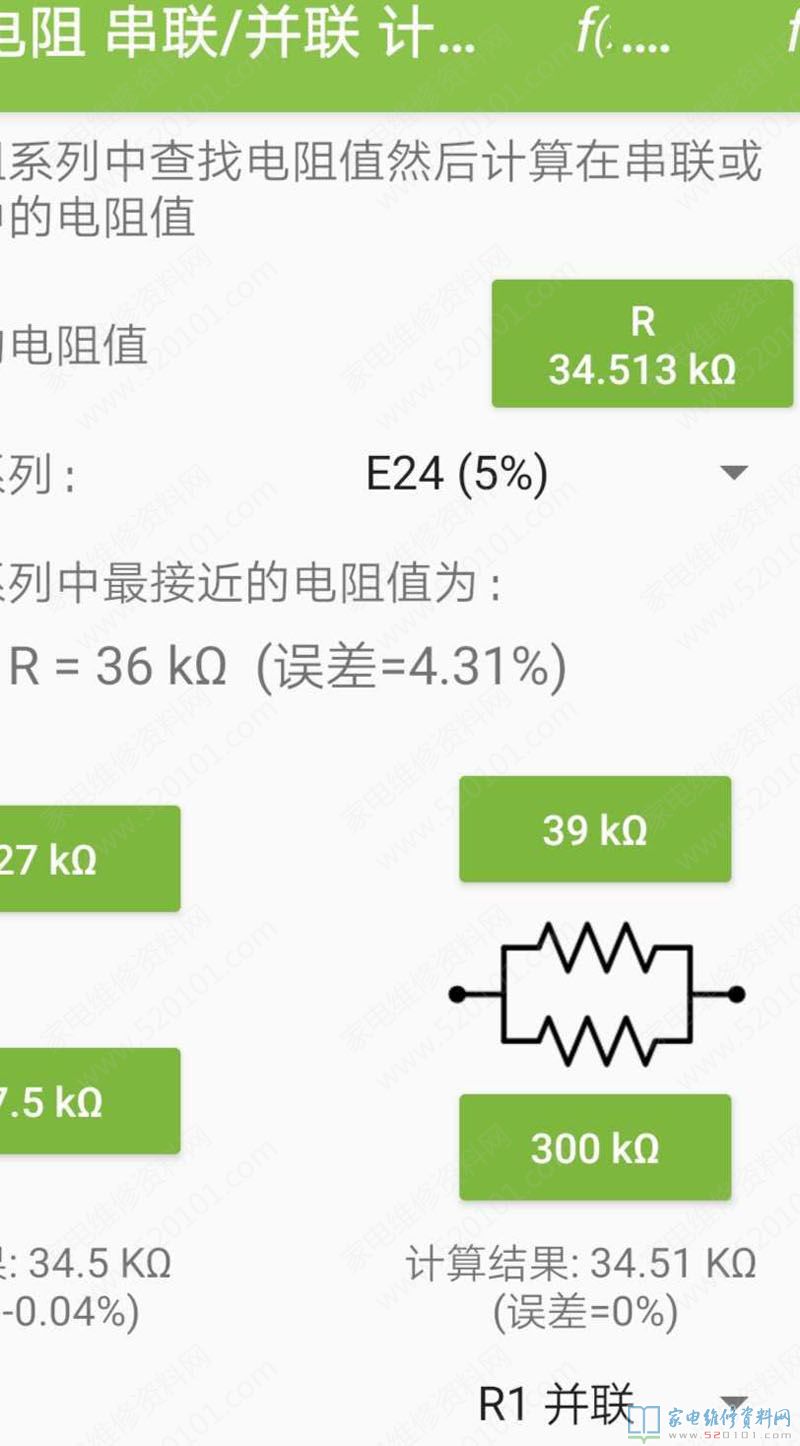

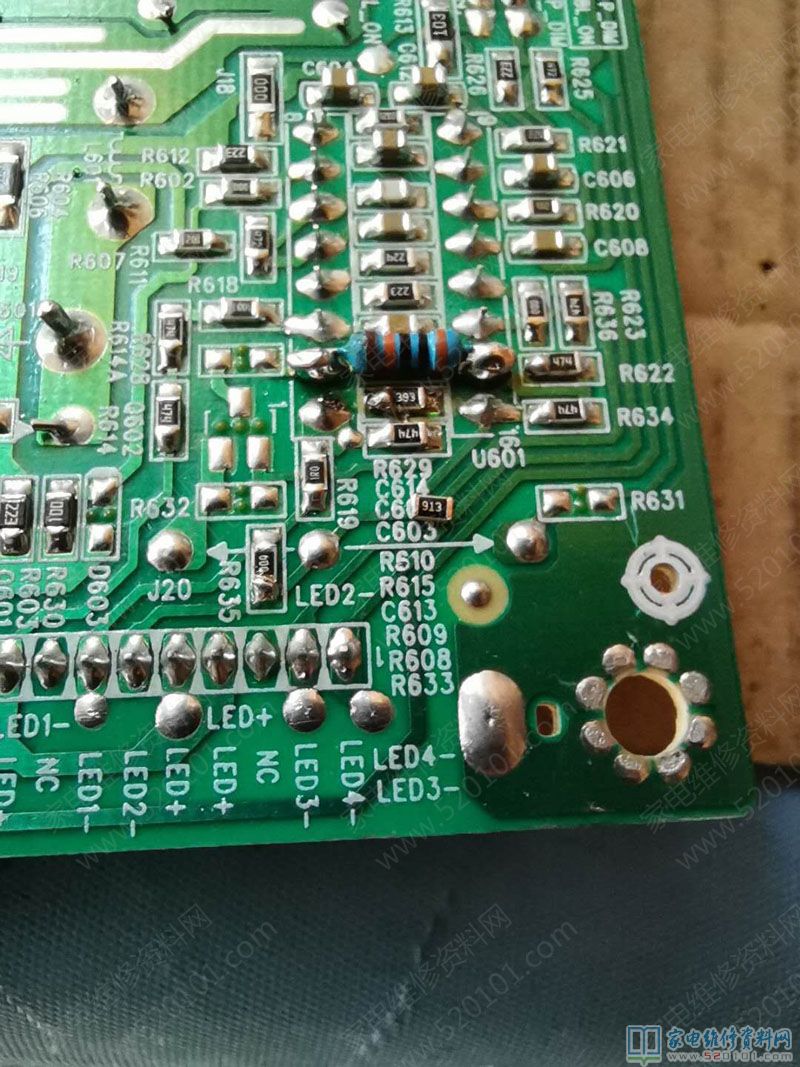

于是通过改91电阻为300K使 2脚对地电阻从27.3K增加到34.5K。

TCL 55F6液晶电视更换灯条后减小电路的技改方法（图） 第6张
