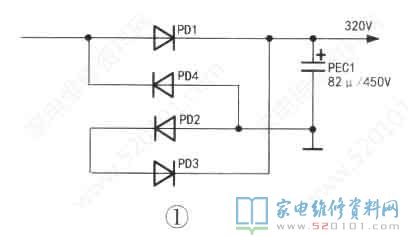

一台TCL-LE43D31型液晶彩电，雷击后三无，拆机检查，发现保险管PF1及8脚电源芯片PU1炸裂。查看PU1的碎片，发现其型号为OB5269CPo在路测量，发现电源初级桥式整流二极管中的PD4、PD2（型号为RL207）已短路，相关电路如图1所示。更换PF1、PU1、PD4、PD2后，在路测量开关电源的输入、输出端，无短路现象。
通电试机，测得12V输出电压约为4V，背光电路供电电压约为35V，看来稳压电路仍有问题。拆下光耦PU2，用万用表Rxlk挡测得①、②脚正向阻值为15kO，反向阻值为无穷大，正常；③、④脚正向阻值为3.2k。，反向阻值为30k，明显异常。更换PU2后通电试机，12V输出电压为12.3V，背光电路供电电压为36.6V；装机试验，故障排除。此时测得灯条插座PJ2中的LED+端电压约为65.7V，LED一端电压约为7.4V。
