TCL L42F3700A液晶电视AV输入异常的故障维修

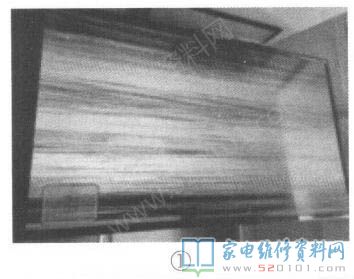

      一台TCL-L42F3700A型液晶彩电，采用AV输入方式，在一次打雷后开机，无论从AV1还是AV2端口输入视频信号，屏上均为横干扰线，伴音全是噪声，但字符正常，如图1所示。

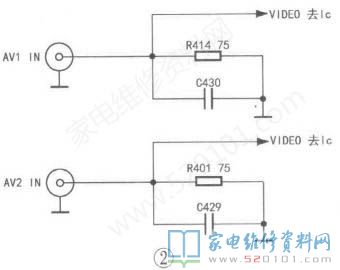

      拆机检查，该机AV1、AV2输入采用单孔4)3.5mm插口，同时发现AVLAV2信号输入贴片电阻R414xR401表面已变黑，相关电路如图2所示。

      根据电路分析，R414、R401为信号传输阻抗匹配电阻，其阻值为750。若R414、R401开路，这时视频信号传输中不断反射，与输入信号叠加产生驻波，从而导致屏上出现干扰线，声音中有噪音。拆下K414、R401检测，确已开路。用75Q普通电阻替换R414、R401后试机，故障排除。
