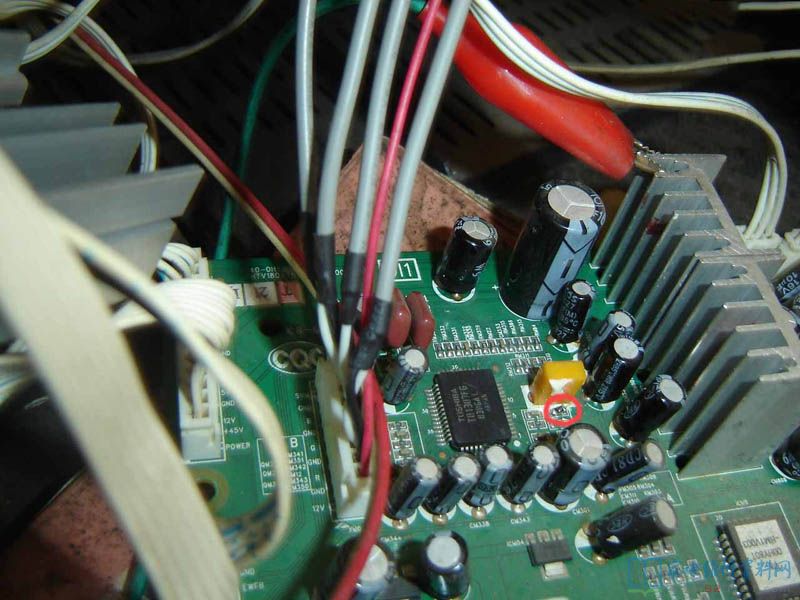

TCL王牌HD29E64S彩电图像出现百叶窗现象 2019-09-22 19:19:48 阅读 326 次 评论 0 条 摘要: 接修一台TCL王牌高清彩电,故障表现为图像及字符像百叶窗,现象很像高压打火所造成的图像拖尾,声音正常,经代换行输出无效,最后查得数字板上的TB1307的第7脚所接的一贴片电阻RM309(332)开路,阻值应 接修一台TCL王牌高清彩电,故障表现为图像及字符像百叶窗,现象很像高压打火所造成的图像拖尾,声音正常,经代换行输出无效,最后查得数字板上的TB1307的第7脚所接的一贴片电阻RM309(332)开路,阻值应为3.3K,位置和晶振紧挨着,从废电磁炉板上拆了一个332贴片电阻,装机后整机恢复正常。 版权声明:本文为转载文章,版权归原作者所有,欢迎分享本文,转载请保留出处! 点赞 分享: PREVIOUS:TCL 2106A彩电不开机且指示灯不亮 NEXT:采用R2J10160G8贴片机彩电三无故障维修思路 文章导航
