TCL 液晶电视屏驱动板的维修方法（图）

LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS 信号转换成TTL 信号。屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

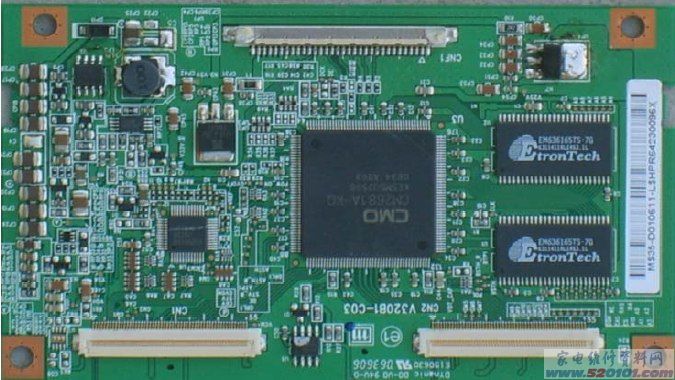

屏驱动板图片：


LCD 电视机屏驱动板工作条件：
正确的供电：
电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。
正确的LVDS 信号：
LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8 位LVDS 传输，包括8 位数据，2 位时钟共10 条数据线；全高清屏（1920X1080）均为双路LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。因为LVDS 信号电平为1V 左右，通过万用表可以测出来。
液晶屏信号格式选择电压：
LVDS 信号格式有两种：VESA 格式和JEIDA 格式。在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。一般有0V，3.3V，5V 和12V 几种选择。不同的屏应该选择不同的电压。
帧频选择端口 ：
有些屏具有这个端口，如奇美屏。在该端口接上选择电平，可以使屏的显示频率在50Hz 和60Hz 帧频进行选择，以适应输入信号的帧频。如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。
对应的程序：
不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

常见故障维修实例：
一、三星屏，黑屏，中心控制板上的保险开路,测5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
二、奇美V260B1-L07 屏，黑屏,测从数字板过来 的5V 正常，5V 经供电经电感LP1，二极管DP11，MOS 管Q2 等元件组成的升压电路把此电压升高到13V，查此电压不对，更换电感LP1 后故障排除。
三、中华屏,黑屏,此处电容C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险FU101 开路,更换后故障排除.
四、在中心控制板上， LVDS 线插座和从中心控制板到屏去的TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障；
五、MS18 机芯在更换不同的屏时如出现负像，可以把数字板上LVDS 插座的第39 脚接线取下，如原来是高电平可接地，原来是低电平可接到3.3V 就可以了，就不用再更改电阻R316、R317 了。

维修应用举例：
一、 机型：L32M61B 机芯：LCD-MS88 机芯烧大电容通电，PFC 工作了就烧大电容，电压瞬间达到500V 左右，待机很正常原因：J6 位号那颗精密电阻470K 坏。
二、L22N6 的机器,用户反映播放5-6 天会出现自动关机,在电源关掉重启又可播放几天,又
会出现同样的故障，处理办法：
升级程序
1、在进行软件升级后必须要进行工厂复位（工厂菜单中按RESET 键）
2、按遥控器上菜单键+8202（连续按）进入工厂菜单，然后在菜单右下角就可看到最新升级软件的时间。

利用通用升级板08-MS1800-DBY 升级‘‘康冠”外加工机器技巧

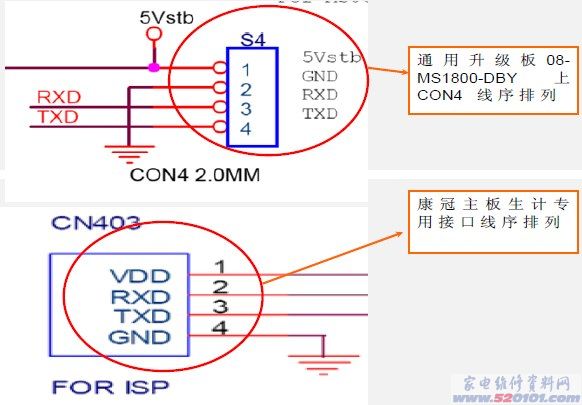

康冠代加工的机器主要有如下几个系列:N6 系列、 N8 系列、 M08 系列(乐华) 、 M12 系列(乐华).康冠机器VGA 接口没有设计升级线路,所以不能利用VGA 口升级,必须打开后壳,通过主板上的升级专用接口CN403 升级.升级时需制作一条4P 连接线,连接线的一端与升级板的CON4 连接,另一端与电视机主板的升级接口CN403 连接.需提醒的是4P 连接线,5V 、 GND 、TXD 、 RXD 4 个信号,连接升级板CON4 处的线序,与机器主板升级专用接口处CN403 的线序排列不一样.利用升级板CON4 升级时,升级板不用外接电源,连接时需要注意.升级时通用升级板08-MS1800-DBY 的跳线设置为: J4 、J8 、J10 其他调线全部取消. 升级操作步骤同以往相同.




利用通用升级板08-MS1800-DBY 升级‘‘兆驰”外加工机器技巧
兆驰代加工的机器主要有如下几个系列:N5 系列、N9 系列、M09 系列(乐华) 、M10 系列(乐华).兆驰机器VGA 接口设计了升级线路,也是利用VGA 口的12 脚与15 脚来实现升级的,同我们TCL 其他机芯相同,所以可以利用VGA 口对兆驰代加工机器升级.升级时通用升级板08-MS1800-DBY 的跳线设置为: J4 、J8 、J10 、J13 、J15,其他跳线全部取消. 升级操作步骤同以往相同.
GC32 机芯机器应急修理方法:在网络平时维修GC32 机器时,经常遇到U48 12F675 \ U46 2G66 \损坏.当手头没有这两个元件应急情况下可以将U48 1 脚月6 脚 短路,U46 1 脚与2 脚短路处理(此时只是取消了遥控开关机功能其他正常).当;遇到40 寸以上GC32 数字板继电器损坏,可以直接拆下用导线将12V 电压自连就可以,不影响任何功能.
