乐华LCD32R18液晶电视不开机的故障维修（图）

摘要：

最近接修一台乐华LCD32R18液晶电视，采用的是MS81L机芯，配屏型号TCL LVW32CSTM C2 V1，故障表现为红灯不开机，这液晶电视是自己家里的，以前也修过自家的创维32寸红绿闪灯不开机，那是

     最近接修一台乐华LCD32R18液晶电视，采用的是MS81L机芯，配屏型号TCL LVW32CSTM C2 V1，故障表现为红灯不开机，这液晶电视是自己家里的，以前也修过自家的创维32寸红绿闪灯不开机，那是引导IC损坏通病，没什么技术含量。

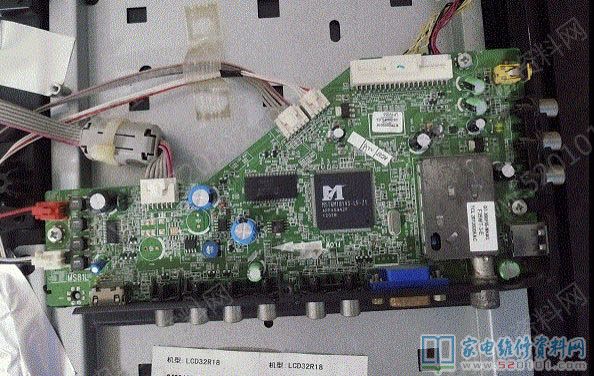

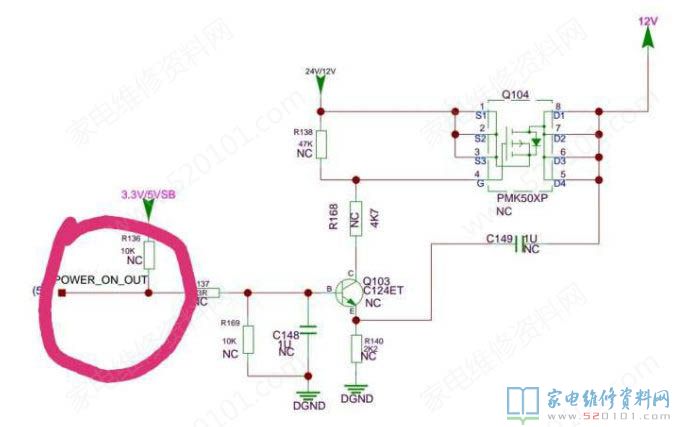

     由于测电压时没有拍照，所以测量主板过程就省略了，主板只有3.3V待机电压，电源板通过来的12V电压在主板上只有一部分有，开机信号POWER_ON_OUT为低电平，24V/12V为12V正常，三极管Q103不工作，PMK50XPI没有输出

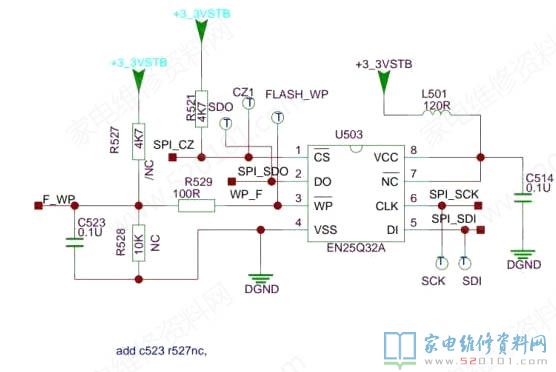

      EN25Q32A引导芯片的1脚CS和3脚为高电平，VCC为3.3V输入正常EN25Q32A引导芯片的1脚CS和3脚为高电平，VCC为3.3V输入正常

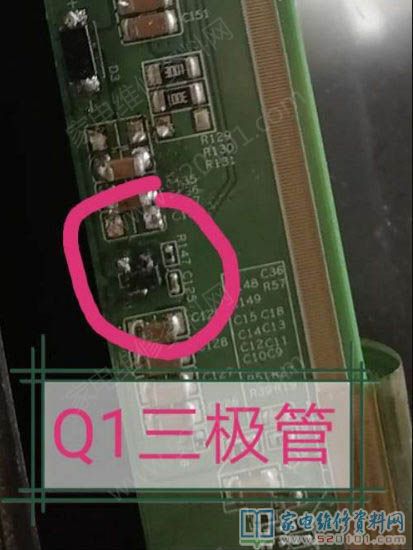

     基本上可以判断为某处短路导致主控芯片短路保护，在主板上没有看见有元件外观异常，那么就从简单4开始——外围部件。当拔了屏线时主板所有电压正常了，终于确定了故障范围。由于逻辑板没有找到电路图，也不知道工作原理，一时间无从下手，花了几天时间找电路图，逛论坛学习师傅们的维修经验，终于找到一条信息，某个师傅也曾遇到过，就是把Q1三极管换掉，至于他是什么屏幕就不知道了，不管怎样试试就知道了，后来找到拆下，还是不行

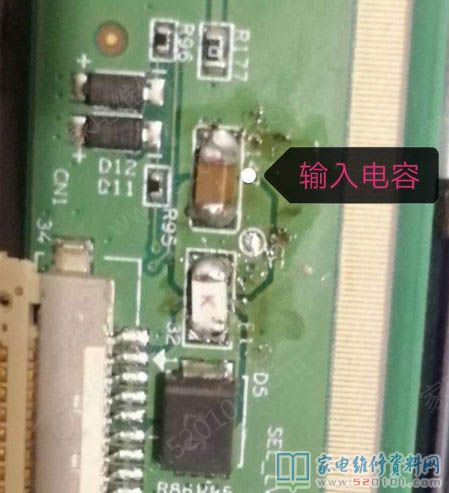

      顿时尴尬了，自己没有维修电源，无法做松香大法找短路元件，那么就只能用最笨方法一只只试，拆下12V输入的电容，也不行

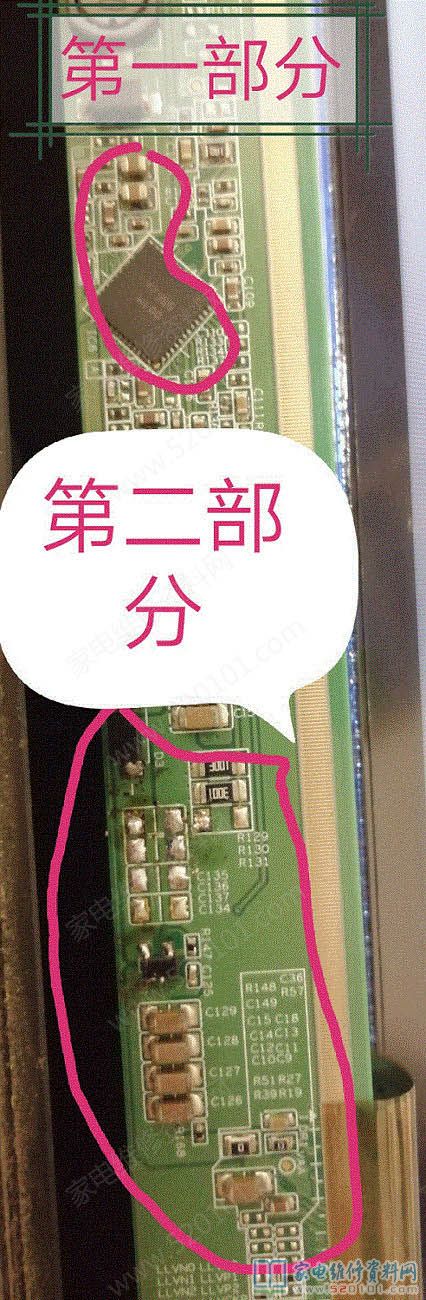

     由于一只只找实在太辛苦，我把数字万用表红表笔接12V输入处，黑笔将元件一只只量通断，就能知道12V连通在哪些元件，从测出情况看可以分为两部分

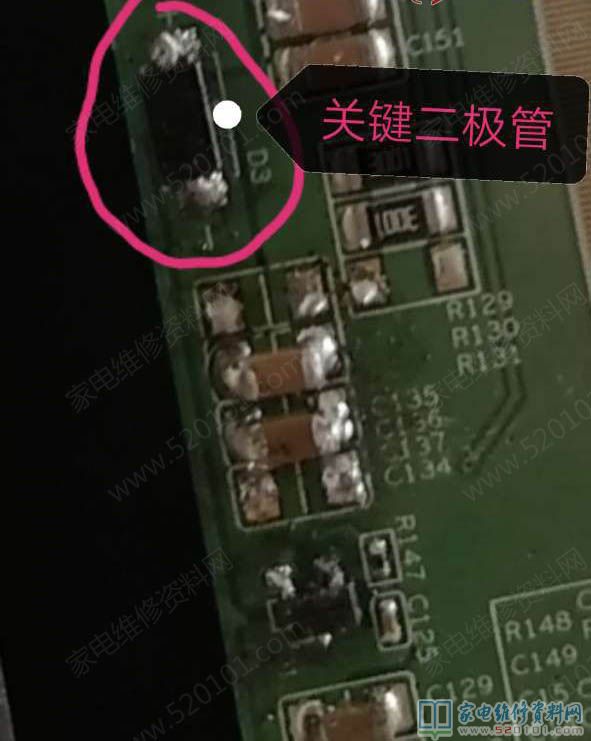

       这两部分有个关键元件：二极管D3，这二极管把两部分隔开来

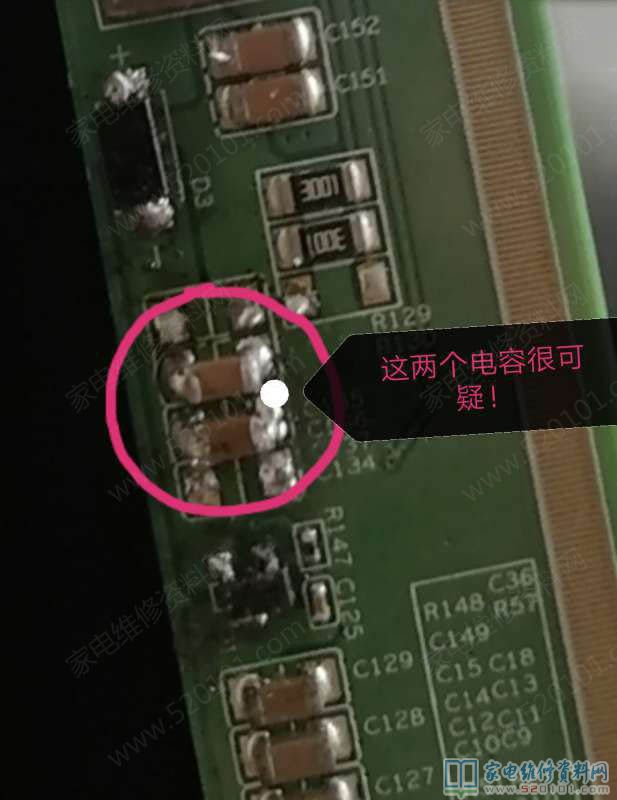

       拆下这个二极管，通电，主板电压回来了，刚才拆下的三极管Q1就在旁边，那么边上的两个电容很可疑，是并在12V跟地之间

     拆下这两个电容，通电，久违的开机画面出来了。从某宝上买电容更换，这台乐华算是第一次操刀，焊的贴片也不好看。
