      维修一台TCL 55F6液晶电视，这个液晶电视的故障是开机屏幕灰屏，背光亮，这种故障的检查步骤如下：检查电源板上的配件是否正常，如滤波电容是否鼓包，看各个元件是否虚焊，在检查各个输出供电是不是在正常范围，如3.3V，12V电压。背光就不需要检查了，背光亮，那么背光电路一般是工作正常的。如果主电压不正常看相关的电压产生电路。
      检查主板上的电压，12V，尤其是三端降压管如3.3V正不正常，还有5V待机电压。
      检查逻辑板上的主板送过来的12V电压正不正常，检查保险管有没有断路。还要检查VGL 、VGHF、 VDD3.3V 、VDD1.2∨、HVAA、VAA、VCM、如果这几个电压都正常，那就是屏幕本身或者排线有问题。

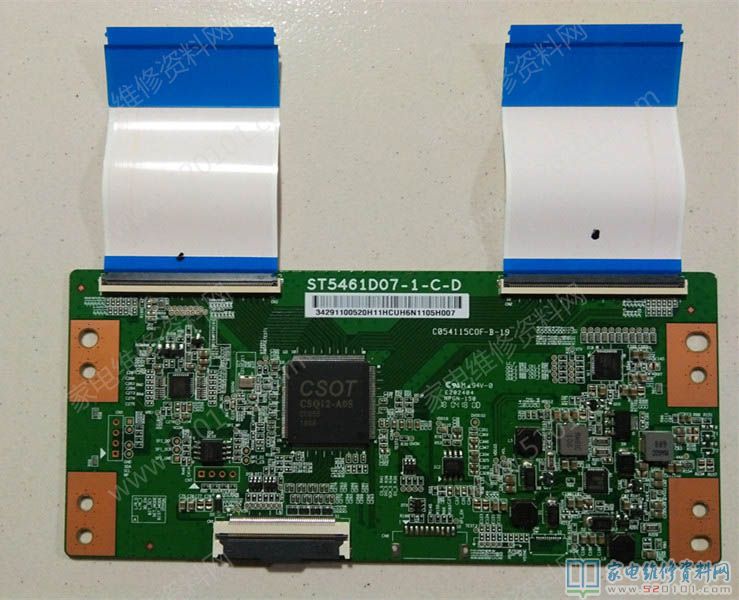

      今天看的这个电视是逻辑板上的VGL、VGHF、VDD3.3V、VDD1.2V都正常，但是逻辑板上HVAA、VAA、VCM没有电压。检查步骤如下：断开从逻辑板到屏幕边板上的左右两边的两个排线开机，检测这个时候逻辑板上的HVAA、VAA、VCM电压都正常了。
      插上逻辑板上的左边的排线开机，屏幕依然是灰屏，逻辑板上HVAA、VAA、VCM没有电压。
      又拆下逻辑板上的左边的排线，插上右边的排线，开机检查逻辑板上HVAA、VAA、VCM电压均正常，我们看屏幕有一半图像右边屏幕显示，说明左边的屏幕有短路故障。
      拆开屏幕保护边板的螺丝，查看左边的屏幕边板上，发现有一个8脚存储集成块，然后检查上面的贴片电容，发现有一个小电容有轻微短路，然后我们拆除它试机，逻辑板上HVAA、VAA、VCM依旧没有电压。
      这个时候我们仔细检查屏幕边板到屏幕的软排线也就是COF是否有烧黑发热现象，发现排线都非常光洁没有发现故障。

      随后我们用屏蔽信号传输的方法，解决了故障，整机到此时已经完美修复。
