上门速修一台TCL液晶电视不通电故障的过程

       一多年好友请我上门修他自己的液晶电视，二话不说马上赶到，一看电视早已被折开后盖，连主板也被折下，简单询问得知刚开始电视闪了一下变成三无，反复开关机也是如此，自己折开电视摆弄了很久又能开机了，但是只能看到灰屏，看到朋友很焦急，我也顾不上拍照。

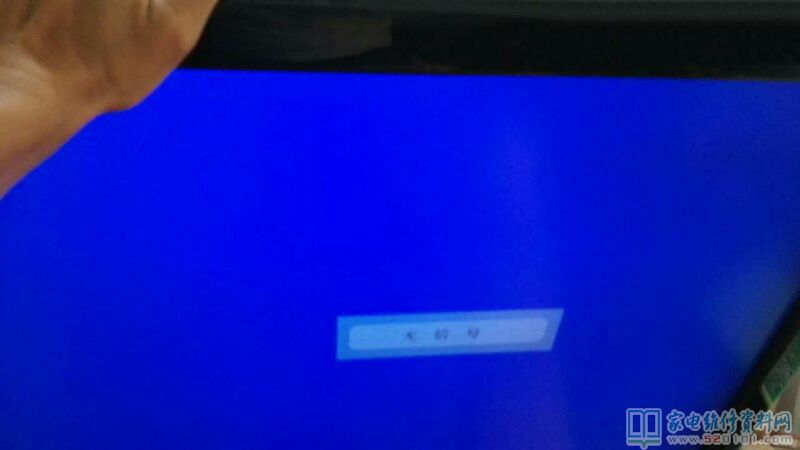

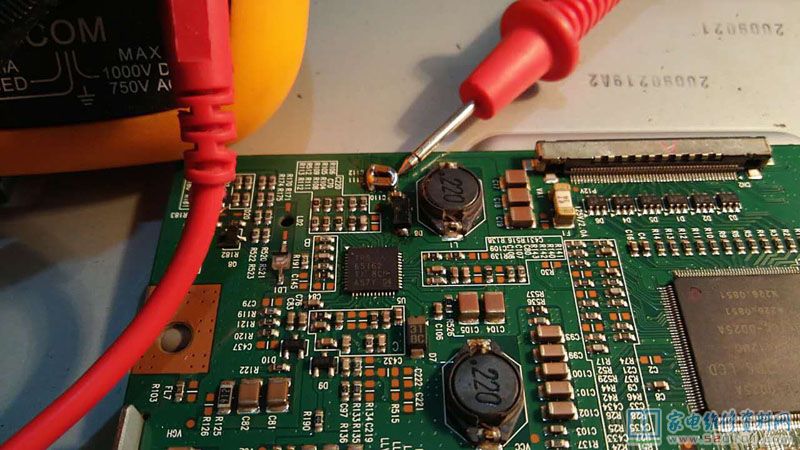

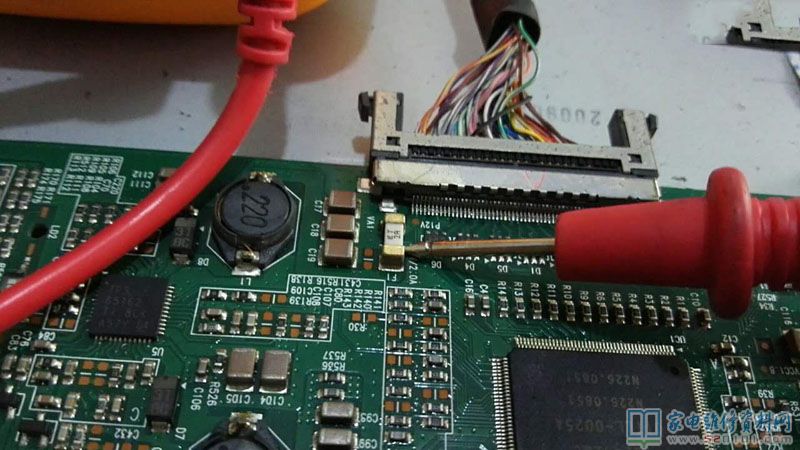

       分析现在灰屏但能正常开关机，说明电源和主板基本正常，问题应该在屏电路，马上掏出万用表先检查逻辑板供电，发现逻辑板上12V供电有，但保险烧坏，取下逻辑板，用数字表二极管档测量红表笔对地显示0.5左右，黑表笔对地数值大很多，估计后级有直接连接的二极管另一端电路对地短路或集成电路坏，根据12V铜铂走向很快找到一编号D8的升压二极管另一端电路果然对地短路了，本着先简后繁的原则，先取下短路电路上体积较大的滤波贴片电容，当取掉第二个再测量电路已不短路了，单独测量取下的电容证实已坏，为了稳妥决定两个电容一起换掉，接上烧坏的保险，通电完全正常，免费维修结束。

       这次维修时间很急只拍了两张照，电视是TCL的，型号没来得及看，分析刚开始三无可能是12V保险没烧断，电源短路保护了，经朋友反复折腾终于烧断保险，电源解除保护，所以又能开机了。
