- 开关电源
1.启动：
交流输入的220V市电电压，经R505，C512，VD511，C510，地，整流桥堆D505内其中一个二极管进行半波整流，当N502—G9656④脚的电压达到17V时，N502开始工作，开关电源起振，由VD510，C510，V501为N502④提供+18V的稳定电压，启动的时间取决于R505，C512，C510的参数大小。
2.稳压：
当某种原因使开关变压器的输出B+电压130V上升，经取样电阻R521，RP520，R523取得的电压也上升，因V520 e极接6V的基准电压源VDZ503，所以V520 Ib电流加大，Ic电流也加大，（Ic=βIb），流过光耦N501内的发光二极管的电流也加大，光耦N501热地部分的ce极Ic电流也加大，N502⑤脚的电压上升，N502内部的开关管导通时间减小，开关变压器T511⑤⑦绕组（储能绕组）存储的电磁能降低，因此次级经整流滤波的电压也下降，最终使B+稳定在设计的稳压范围内，如果是B+电压下降，那么稳压过程以上述的相反。
3.保护：
- 由VD511(24V)稳压管及VD510,C510组成次级绕组的过压保护:N502④脚的过压阀值是22.5V,但必须持续8μS方能动作，此保护有锁存功能，需断电后才能重新开机；
- 由R519，R520组成过流保护电路:当N502内部VMOS开关管的Ib电流过大，在R519，R520上进行I/V变换，当R519，R520的电压超过0.73V以上，开关管由导通变成截止，因此R509，R510阻值的大小决定了开关管的最长导通时间，即带载能力，注意过流保护是没有经过N502内部锁存的过流保护只会使开关变压器次级的输出电压严重下降。
- 过热保护：当厚模块N502如果与散热片接触不良或使用环境温度过高，超过145℃，持续8μS，N502内部的过热保护将停止开关管的工作，有锁存功能，须断电等温度降下来才能再开机，因此更换N502须在背面涂导热硅脂，螺丝必须拧紧，以免造成隐蔽性故障；
- 欠压保护：开关电源起振后，若是因某种原因（如次级供电存在短路）使N502④脚的电压降下来，低于10V，N502的欠压保护电路将动作，使开关电源停振，同样有锁存功能，这实际上也是一种间接过流保护。
4.延迟导通
由VD507，VD508，R507，C508，VD509构成，其中VD509起与过流保护电路的隔离作用，在N502内部VMOS管截止的时候，开关变压器T511向次级各绕组释放能量，能量释放结束后，由T511⑦⑤脚的初级绕组与C517（容量1n0）串联谐振，当谐振产生后的1/2周期（即C517上电压最低）使N502内部的开关管导通，开关管和变压器的损耗将最小，因此加入VD507，VD508，R507，C508，VD509在开关管截止时经VD507，VD508，R507，C508整流滤波得到一个微小的直流电压加在N502⑤脚，使N502内部的VCOMS管可靠截止，调整VD508，R507，C508的参数，即能改变延迟导通时间，该电路有问题将使开关变压器/厚膜块N502工作时温度上升，开关变压器有“吱吱”的响声，温度上升，原因：开关变压器的铜损耗，铁损加大，电感量下降，VMOS管ID电流加大引起。
5.待机/开机控制：
待机状态下由N101（25）脚输出低电平，V551导通，+5V经V551ec极，R561使V552导通，由R529，VD528组成的待机控制支路，经V552ce极到地，待机控制电路起作用，VD528（6.8V）的稳压管反向击穿，N501的发光二极管发光量加大，热地部分N502⑤脚的电压上升，开关管导通时间下降，次级B+等供电电压下降，当C564的电压下降到低于VD528的反向击穿电压（6.8V），光耦N501的发光二极管发光量下降，N502⑤脚的电压也随之下降，开关电源重新进入强振荡（导通时间较长）的工作状态，重新对次级各滤波充电，当C564的电压升到VD528的反向击穿电压，N501的发光二极管发光量又加大，N502又进入弱振荡状态，如此循环，待机对次级的各供电电压比正常开机都要下降许多，电压下降的大小主要有C564，R525，R529，VD528的参数决定，正常开机收看状态，N101（25）脚输出高电平，V551，V552均截止，待机控制支路不起作用，需要指出的是：N101，LA76930，CPU部分的供电电压由三端稳压器N552提供+5V的稳定电压，不管是开机或待机状态，该电压都不能有波动（实际有微小的波动），否则CPU的工作状态将不正常（主要是复位电路误动作引起）。[Page]
- 信号流程
1.总述：
从高频头输入的射频Rf信号，在调谐电压VT和频段控制电压B1/B2的作用下，即能完成低/中/高频段的调谐选台功能，从高频IF引脚输出38MHZ的中频信号，在自动找台的过程中VT从0---33V变化，共重复3次，对应3个不同的频段，如果VT变化范围不够如：0---25V则找台时高端信号会丢失，如果频段电压丢失，则会丢失某个频段内的所有信号。

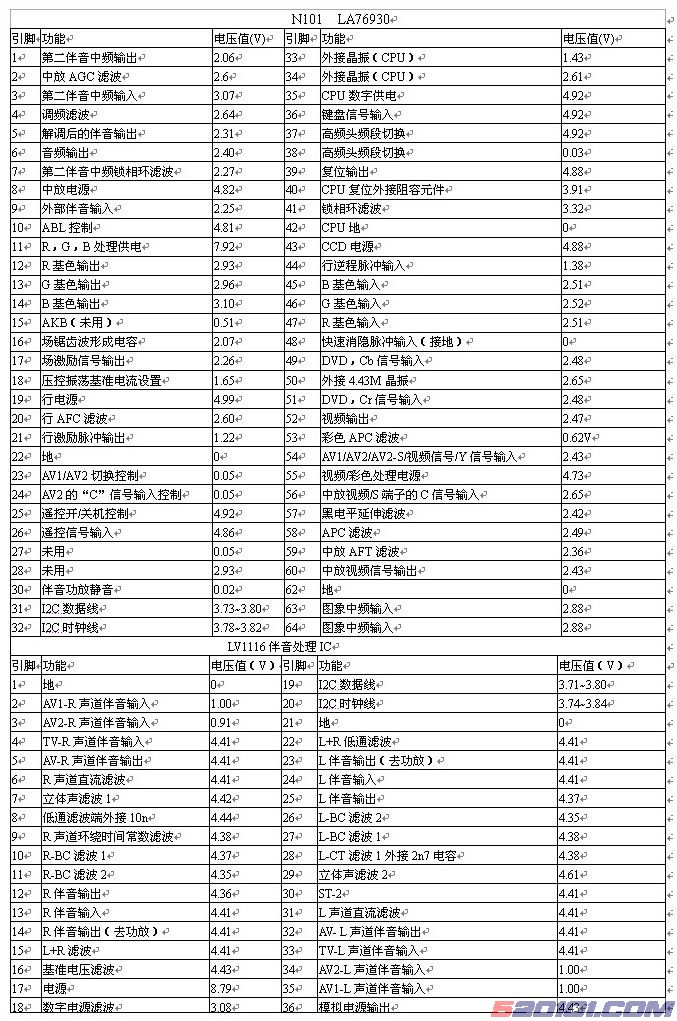

从高频头输出的IF信号，经预中放级V102放大，减少插入声表面滤波器Z101的损耗，如果有故障会使图象灵敏度降低，图象噪波点多，中频信号经Z101输入到N101 LA76930（63）（64）脚进行中放解调，中放部分内有一个锁相环压控振荡器VCO受软件控制其中心频率，VCO的基准参考频率由N101（50）脚外接4.43M晶振分频后产生，VCO产生的信号在同步检波器内与输入的中频IF信号进行同步检波，得到全电视信号，经中放AGC控制/伴音陷波器从N101（60）脚输出，其中要注意N101（56）脚的锁相环误差电压滤波电路和（59）脚的中放AFT滤波，该两脚有故障均会造成图象信号轻微失谐或者找台时漏台（AFT滤波），严重时没有信号，而N101（2）脚中放AGC滤波，（61）脚高放延迟AGC输出有故障，则会造成灵敏度低/图扭/无信号/漏台等故障。
从N101（60）脚输出视频信号经R201，R201衰减后（R201，R202阻值若发生变化，将影响图象的对比度，甚至图扭），再经C204耦合到（56）脚（C204容量下降将造成有些信号场不同步），（56）脚是个双功能脚，即是中放的视频信号输入又是“S”端子的C信号输入，由N101（24）脚控制V803，VD801的导通/截止，从而接通/阻断“S”端子C信号的输入。

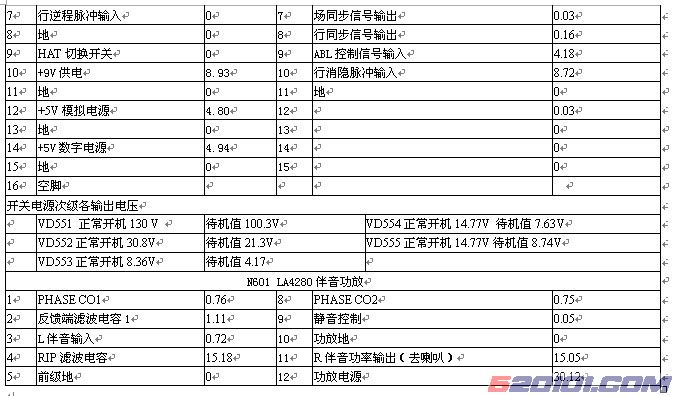

N101（56）脚输入的视频信号经N101内部进行Y/C分离/亮度处理/色度解调/RGB基色恢复/字符插入/RGB对比度控制，从（12）（13）（14）脚输出RGB基色信号，（21）脚输出HD行频脉冲，（17）脚输出VD场频锯齿波，再送到倍频/RGB数字处理板进行扫描格式转化和RGB基色的优化处理，并且实现特技处理（如静像功能等），数字处理正常工作的条件是：
①要有I2C总线进行数据变换 ②要有正常的复位信号（低电平有效）
③要有5V，+9V，+12V供电 ④要有未倍频的行/场信号输入
⑤E2PROM内与数字板有关的数据应该正确 ⑥BLK消隐脉冲要正常，ABL不能误控制（会造成图暗）
从数字处理板输出几个信号是：
①RGB基色信号送到CRT板放大，驱动CRT三个阴极，显示图象内容
②SVM信号输出到CRT板，经SVM的OTL电路放大推动VM线圈，进行水平方向的亮度轮廓扫描速度调制，使亮度的轮廓更清晰
③输出行/场倍频后的同步脉冲给TDA9116 IC，使TDA9116产生的行/场驱动脉冲在相位上与数字处理板的图象同步，否则将无法正常显示图象。
2．CRT板视放电路:
以其中一路R基色视放电路为例，数字解码板送来的R基色信号送到Q906的b极（Q906是一个共发射级放大器）放大，然后从Q906 C极输出到Q905的e极（Q905是一个共基极放大器）再进一步放大，最后经R903去驱动CRT的R阴极，其中由V907等元件组成的电路是一个恒压源，为三个视放前置管的e极提供基准偏置电压，该电压的大小将影响图象的亮度大小（电压低，图象的亮度加大）。同时因为C911的存在，在关机的瞬间+12V供电电压下降，D903，D910均反偏截止，C911正极的电压并不马上下降，而V907 e极电压会随着+12V下降，所以V907 be极反偏而截止，三个前置视放管Q902，Q904，Q906的Ic电流均会减少，辅助关机泄放消亮点电路的正常工作，如果没有Q906的存在，加大C911的容量使消亮点电路变为截止型，C911还有抗干扰的作用。
3．SVM电路:
由数字解码板送来SVM信号经R950，C950耦合到射随器Q950的b极，放大后从e极输出到电压放大级Q951，完成电压增益放大。从Q951 C极输出经一级射随放大器Q952电流放大，加到前置推动管Q954，Q953的b极，其中D950，D951的作用是为Q954，Q953提供b极偏置电压，约1.4V左右，使Q953，Q954工作点被偏置在A/B类放大状态，SVM信号的正半周由Q954放大，负半周信号由Q953放大，经R964，R963，C963，C964构成的低通滤波器，分别由C966，C968耦合到输出级互补OTL推挽放大电路，其中R970，R967，R966，R973组成推挽管工作点的偏置电路，D971，R971，D974，R974也是偏置电路的一部分，但主要是利用D971，D974的温度特性，作为温度补偿来稳定放大器的静态工作点，其中D950，D951也有同样的温度补偿特性即温度每上升1℃，二极管压降降低2.5Mv/℃。SVM信号最后由Q961，Q960的C极输出经VM线圈到耦合电容C990（10μ/160V，图纸上未标注出来）再到地，C990同时为Q960提供工作电源，中点电压约为1/2电源VCC。电路中R968是电压并联负反馈电阻，决定末级放大器的增益和稳定工作点，而前置放大部分的R954，C962，R955，R952构成的电流并联低频负反馈网络决定了前置放大器的SVM信号的高频增益。 [Page]
4．关机消亮点电路的工作原理：
开机后+12V的电压经R936，R937对C912充电，D901为C912提供充电回路，关机时因+12V的下降，C912正极通过所有+12V的负载RL到地，再通过地流到Q908的be极，最后回到C912的负极。这样即形成了Q908的Ib电流，Q908一下子导通，三个视放管Q905，Q901，Q903发射极所接的二极管D904，D905，D906均由截止变为导通，三个视放管的Ib电流加大，Ic电流也加大，C极电压迅速下降，RGB三个阴极电压也随之下降，CRT内的电子束因栅阴负偏压的下降在高压和加速极电压未消失之前，迅速地轰击CRT的荧光屏，起到泄放型关机消亮点的作用，这样CRT内残留的高压也会被中和掉部分，高压要下降，CRT就失去正常显像的条件，关机后才不会出现彩斑现象。
- 行场扫描部分
1.行扫描过程：

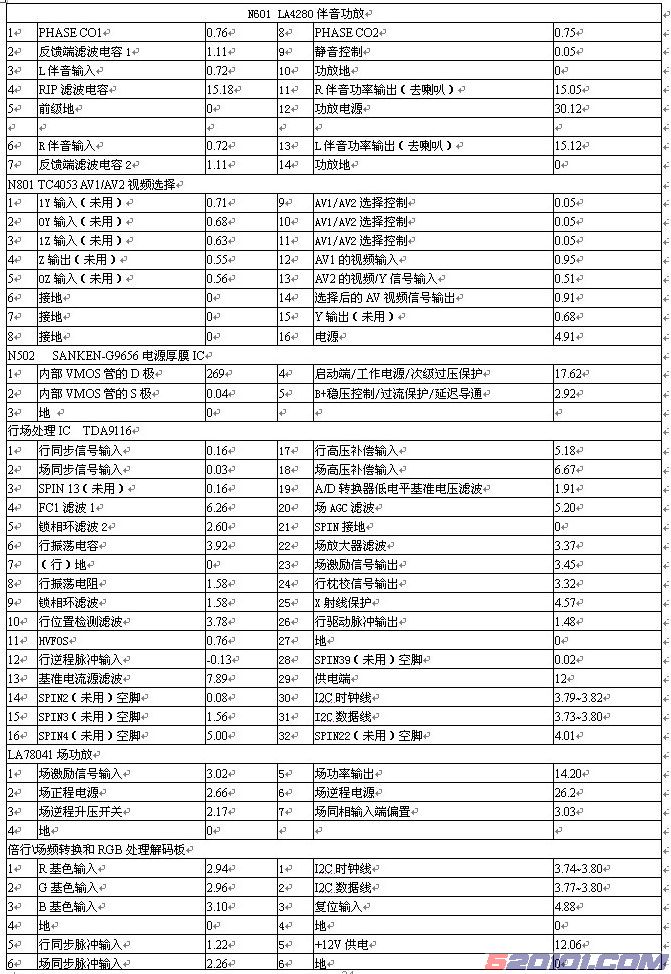

由数字解码板送来HS，VS行场同步信号经R301，R302加到行场IC TDA9116的①②脚，使行场扫描与显示的图象内容同步，TDA9116⑥⑧脚外接RC行振荡元件，其参数决定了行频的自由振荡频率（必须低于行同步信号的频率），行同步脉冲（频率31。07KHZ）从①脚输入后经行同步检测和极性处理器送往锁相环监相器内与⑥⑧产生的VCO信号进行相位检测从⑨脚外接的双时间常数滤波器得到脉动的直流误差电压去控制VCO的振荡频率（即锁相控制），而⑩脚外接的电容C306是行中心位置检测滤波，行VCO的产生的信号被送往IC内部的锁相环控制器2，与（12）脚反馈回来的行逆程脉冲进行比较，在（5）脚外接的滤波电容上滤波得到误差电压，去保持（26）脚行驱动相位与行输出级的一致，最后行驱动脉冲被送到输出缓冲器（提高带载能力），从（26）脚输出行频31。07KHZ，占空比47%的行驱动矩形波驱动信号送往行激励级，由行激励级放大产生幅度正确的负极性激励信号去推动行管b极（b极的行驱动脉冲幅度必须合适，太小欠激励和太大过激励均会造成行管的工作损耗加大，温升过大，长时间工作将导致行管热击穿，表现为行管b极ce极有几十到几百欧的阻值，如果是过压击穿行管，通常ce极之间只有几欧的阻值，很少超过十欧），行管的be极驱动必须是低阻抗驱动，有利于抗干扰，以免有异常的脉冲信号加到行管b极使行管在逆程阶段误导通，那么行管很容易被c极的逆程脉冲击穿ce极，所以在行管的b极对地加入电阻R449（22欧1/2W）以降低行激励变压器次级电感的Q值，行管在导通时完成行扫描正程的后半段，截止后由行包FBT，T471的初级绕组（1）（3）和行偏转线圈，C435，C445，C437产生行逆程回扫脉冲，对29寸的CRT峰值电压约1300Vp-p。逆程结束后，由于阻尼二极管VD435的存在，VD435导通完成了行扫描正程的前半段，这样就完成了行扫描的过程和产生逆程脉冲供给行包FBT升压，降压。产生高压，灯丝，加速，聚焦，视放，场功放电源等供给整机其他部分使用，因此行输出级的主要负载是：行偏转线圈和行包FBT，如果这两个部分的负载有出现交流或直流短路，均会造成B+供给行输出级的电流过大，引起B+电压下降，（直流短路主要指“S”形校正电容，逆程电容，视放滤波电容，短路或漏电，交流短路主要指行偏转线圈和行包FBT的内部线圈匝间短路和次级整流滤波电路短路），对于行激励级还要注意行激励变压器T431初级绕组的反峰吸收电路，R443，C433，有开路性的故障，会造成行扭，对于逆程电容要注意C437的容量，开路，不但有枕形失真，还会在短时间内击穿行管ce极，容量如果过大，则会造成枕形失真，出现上或下竖线摆头现象，有时行管内部的阻尼二极管不良会引起光栅的左边有竖线振铃，因为行扫描的正程前半段是由阻尼二极管来完成的（也包括外部的阻尼二极管VD435），但这种故障较少，还有TDA9116（11）脚外接的电阻R305 10K（即行网络可调直流电压输出）如果阻值变化，会造成行扫描不同步。
2.行枕校原理：
TDA9116的（24）脚输出场频抛物波（该波形受I2C总线的各种调整），（24）脚的直流电压的大小决定行幅的大小，场频抛物波的幅度决定枕形校正量的大小，该抛物波被送到枕校放大电路V301/V302/V303，V301是前级电压放大器，V303是甲类放大输出器，由R327，V302等元件组成电压串联负反馈放大器，稳定该级放大器工作点和决定该级的增益，其中R327的阻值已被修改为150K，如果该电阻阻值过大，反馈量过小，会出现老化后行幅变小。场频抛物波经V303电压放大后，从C极经R328，L301加到行偏转回路，改变“S”形校正电容两端的电压，从而改变流过行偏转的锯齿波电流在不同扫描行的大小，达到对行扫描的光栅竖线的枕校作用，L301在电路中的作用是： [Page]
- L301的电感与下逆程电容C437，阻尼二极管VD436也产生类似行偏转工作波形，只是逆程脉冲的幅度较小，“29”寸机型峰值大约为260Vp-p左右，并且在阻尼二极管VD436导通的时候，C321产生上（+）下（-）的直流电压供给枕校输出管V303 C极使用。
- L301对V303输出的低频场频抛物波（75HZ），具有相当于短路的作用，场频抛物波畅通无阻，而对于31。07KHZ的行频扫描电流，则呈现高阻抗特性，阻止行频信号干扰枕校电路的工作，因此上述电路中L301，C321的参数变化，如L301由匝间短路，电感量下降，均会造成枕形失真，还有V303 ce极有软击穿（电流击穿）会使光栅行幅过大。
3.场扫描原理：
从TDA9116②脚输入的场同步脉冲信号，经IC内部的极性较正器进行同步头极性处理，波形整形后，送给由（19）（20）（22）脚 及内部的场 振荡器使用，控制振荡器频率，相位与场同步脉冲一致。场锯齿波振荡器外接引脚有（19）（20）（22），其中（19）脚 提供A/D转换器低电平基准电压滤波，滤除基准电压源的高频成份，得到直流基准电压，（20）脚 是场AGC滤波，用来稳定场锯齿波的幅度。 脚是场锯齿波形成电容，上述引脚 外接元件开路或漏电均会造成水平亮线或场幅不够，场幅不稳定，场线性失真等。场振荡器产生的锯齿波送往锯齿波控制器内，在I2C总线的控制下，完成对波形的各种调整（包括（23）脚的输出直流电压大小，该直流电压值决定场中心位置），使（23）输出的场锯齿经场功放推动场偏转线圈，显示的图像有良好的场线性，（23）脚输出场激励信号波形还受（18）脚从ABL端的反馈信号控制，当亮度大的时候，CRT的束电流加大，阳极高压电流IH也加大，在电阻R331上产生的电压降也加大，（18）脚的电压下降，控制（23）脚锯齿波的幅度他直流电压相应变化，使图像在亮暗变化剧烈时，仍保持稳定的场幅和线性，该脚外接的分压电阻R308、R311、R309、R313参数如果发生变化，将导致场的高压补偿或过补偿或欠补偿或不补偿。使场线性异常，（23）脚输出场功放激励信号经R451、C453组成的低通滤波器送到场功放IC LA78041的①脚反相输入端，经内部的互补推挽OTL电路（实际上还能构成OCL功放电路，但需要有负电源供给）功率放大，推动场偏转线圈完成电子束垂直偏移的电磁场。该功放⑦脚的直流电位决定⑤脚输出的中点电位，R460、C458是场偏转线圈的阻尼电阻和高频短路电容，R460开路有场上部回扫线，阻值太小也是同样有上部回扫线，因此阻值必须适合，而C458开路则图像有极细的横黑线干扰，由R457、C456、R459、R455组成电流并联负反馈，决定场线性和场幅的大小，C457有两个作用：
对于有水平亮线的故障还要注意C457/R459是否有开路，R456开路也会有水平亮线，而其它反馈阻容元件，主要是引起场线性不良的故障。场供电的电源是从行包⑥经整流滤波得到的26.6V，没有该电压也会水平亮线。
