接修一台TCL王牌液晶电视，故障表现为雷击后三无；拆机，电源板为40-E371C4-PWH1XG（文中末尾有电路图下载链接），查整流管击穿，换保险整流后，粗测其他件正常，试机3.3V正常，无24V和55V，后加1K欧电阻去开机，还一样，后短路开机三极管CE，有主电源电压，代换三极管不行，查不出为什么不开机，后测PFC为280V，未升压，结果费了很多精力也没见坏件，再测主24V，55V变成35V，78V，那就先查电压升高原因吧，先短路光耦3 4脚，不用短路开机管也能开机，但电压降为18V和40V，证明电压高引起保护关机，后代换光耦，电压也降为18V和45V，证明光耦确有问题，为什么电压降低，证明还有故障，后又代换AZ431电压升为正常24V和55V，到此正常。
从此例维修所走的弯路，得出的经验教训：1、主电不开机，不居限于开机电路，还有保护电路有关。2、测PFC电压不升压时，不只查PFC，还和主电是否开机有关，三怀疑光耦坏，曾拆下测阻值正常，后代换才判断真圷。

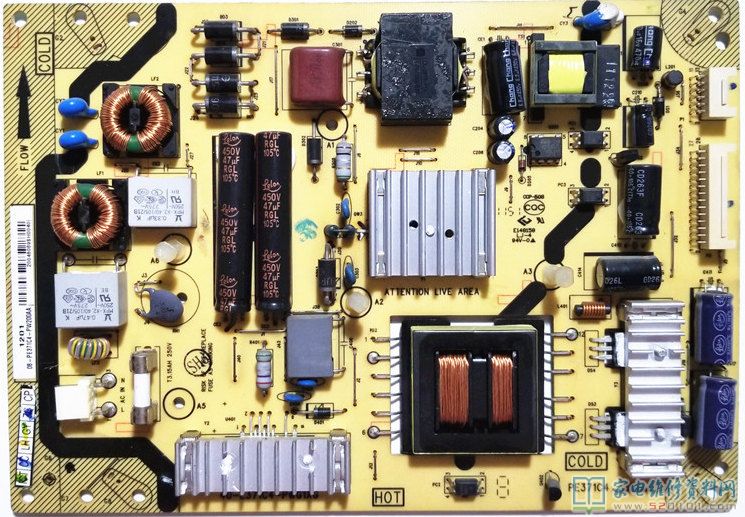

附：TCL液晶电视40-E371C4-PWH1XG电源板电路图
