TCL L32F1600B液晶电视边板故障导致暗屏的修复

摘要：

一客户来电说电视机没有图像，只有暗蓝屏了，故障是用户在看电视时用电蚊拍击杀停在屏幕上的蚊子后引起的。这台电视机送来之后，型号是TCL L32F1600B；拆机，直奔边板测量VGH、VGL电压均为0，DC/DC芯

      一客户来电说电视机没有图像，只有暗蓝屏了，故障是用户在看电视时用电蚊拍击杀停在屏幕上的蚊子后引起的。这台电视机送来之后，型号是TCL L32F1600B；拆机，直奔边板测量VGH、VGL电压均为0，DC/DC芯片G5517发烫。屏幕的模组是否因为高压电击损坏无法确定，先修理边板试试。因为无法确定损坏元件范围，决定买一条边板来拆件。网购边板到手，却发现有手工焊点，万用表测量5V电源端对地短路。联系卖家后退款了，事后检测是G5517击穿。

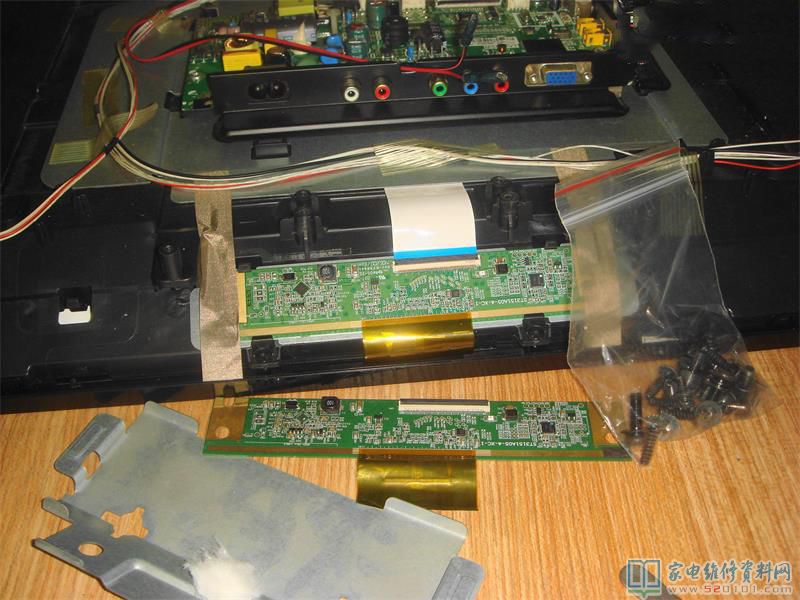

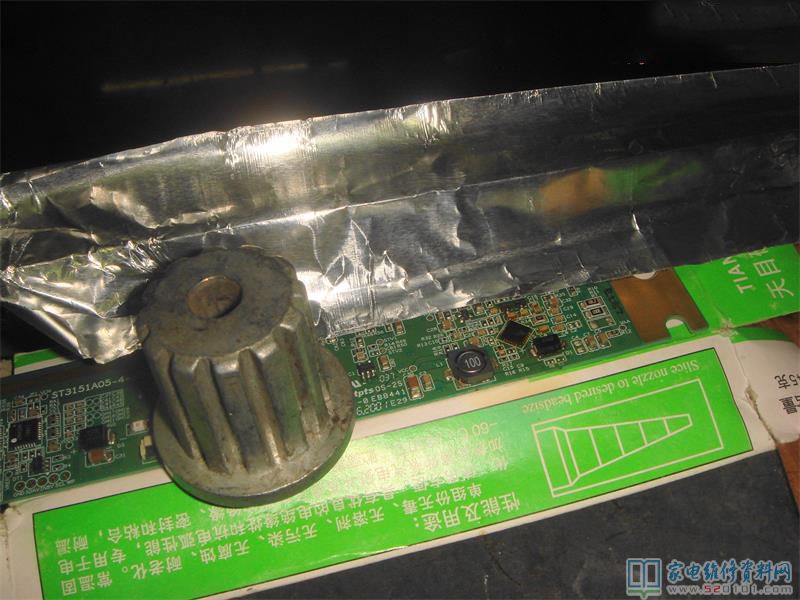

       这次网购的拆机边板并不可靠，干脆另网购2片全新G5517。收到G5517后，将边板与主板的排线拆开，电视机屏幕朝上，边板往外翻，用东西垫上，用铝胶带保护电视机外壳和模组排线，即可放心用热风枪进行芯片拆焊。吹下旧芯片后，焊盘上的焊锡不要动它，新芯片上焊油后搪锡，放到焊盘上，用镊子夹住，热风枪吹到有焊锡粘住，移开镊子继续吹，使芯片自动归位。

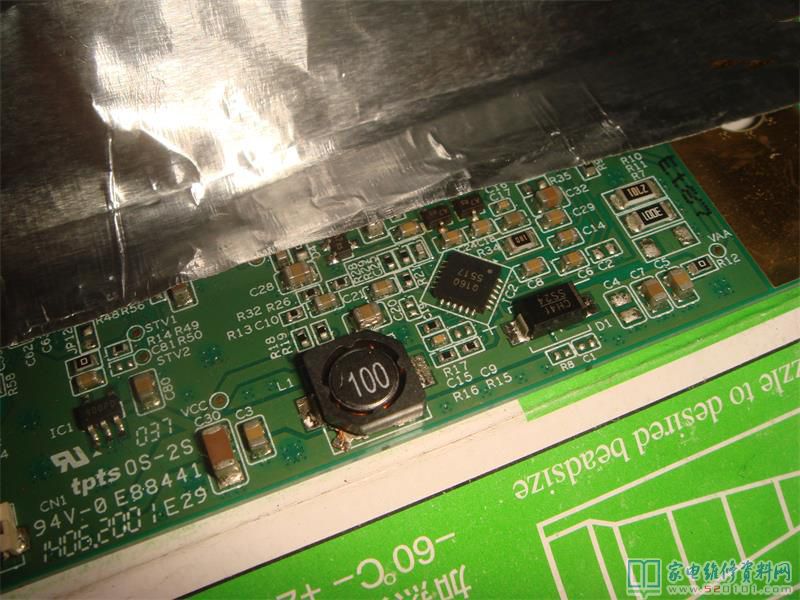

       洗净焊油后用放大镜检查焊接情况。以前我搪锡这一步做不好，吹上新QFN芯片后经常有焊点没有焊上，要加锡浆再吹。现在搪锡均匀，不用锡浆一次就完美焊上了。

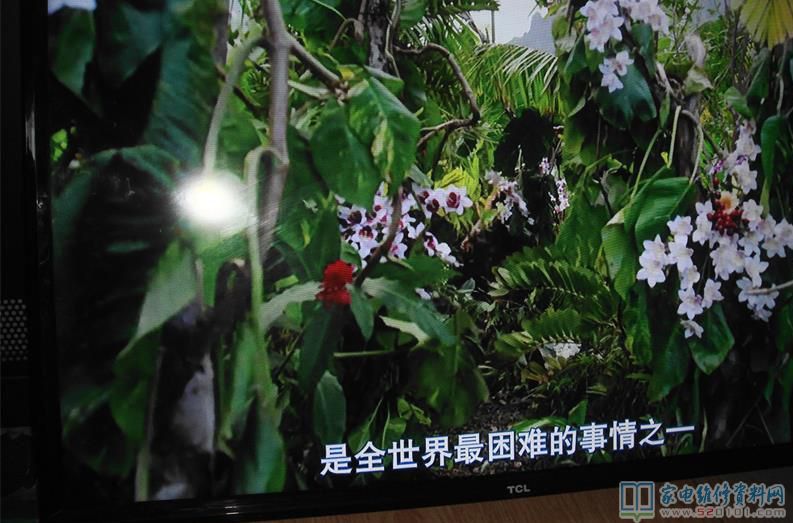

       连好排线后，通电试机，电视图像正常了，终于松了一口气；边板能修复就不用去进行高难度的手工焊接边板排线了，具体请看图吧。
