接修一台TCL L42F1300-3D液晶电视，故障表现是开机开始正常收看，1小时左右后，画面会出现图像跳动，重影情况，仔细看只有屏面上部份十公分左右始终正常。根据这种情况，判断为屏内部电路出问题。
之前看到网上有刀割法、纸隔断开电路法，那就拆后盖准备试一下。首先断开逻辑板右边进屏的软排线接口，出现左半边图像始终正常。断开左边排线接口时，右边图像没有，只有垂带，说明右边屏内部电路出现问题了。

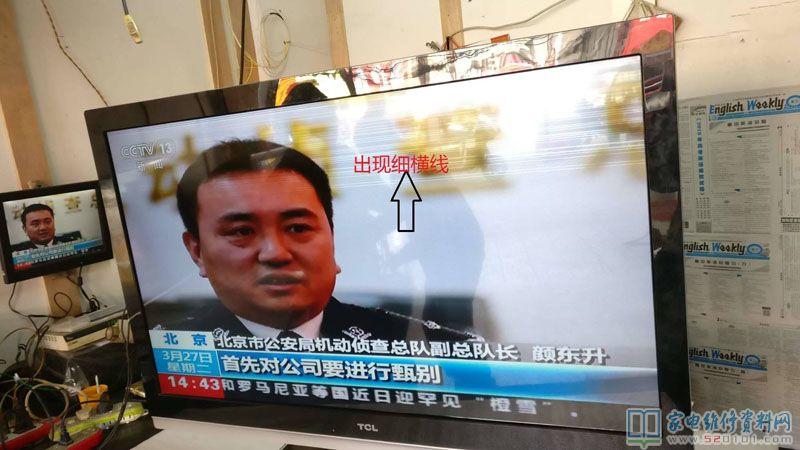

再次查看逻辑板右边接屏口线路，见写有CCLK1-6字样（具体如下图所示），先用胶带隔离这六个脚接点，上电开机，见重影不再出现，但屏幕上部十公分左右出现横细线。感觉还是没完美修复。最后干脆剪纸，隔离17个点，上电试机，图像正常。

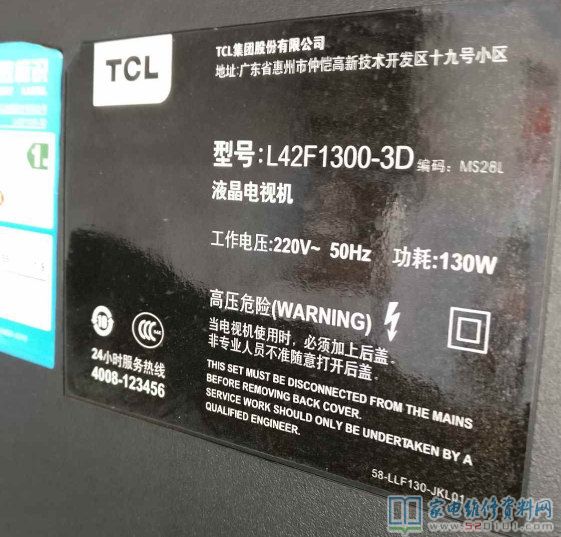

机型型号如下图所示

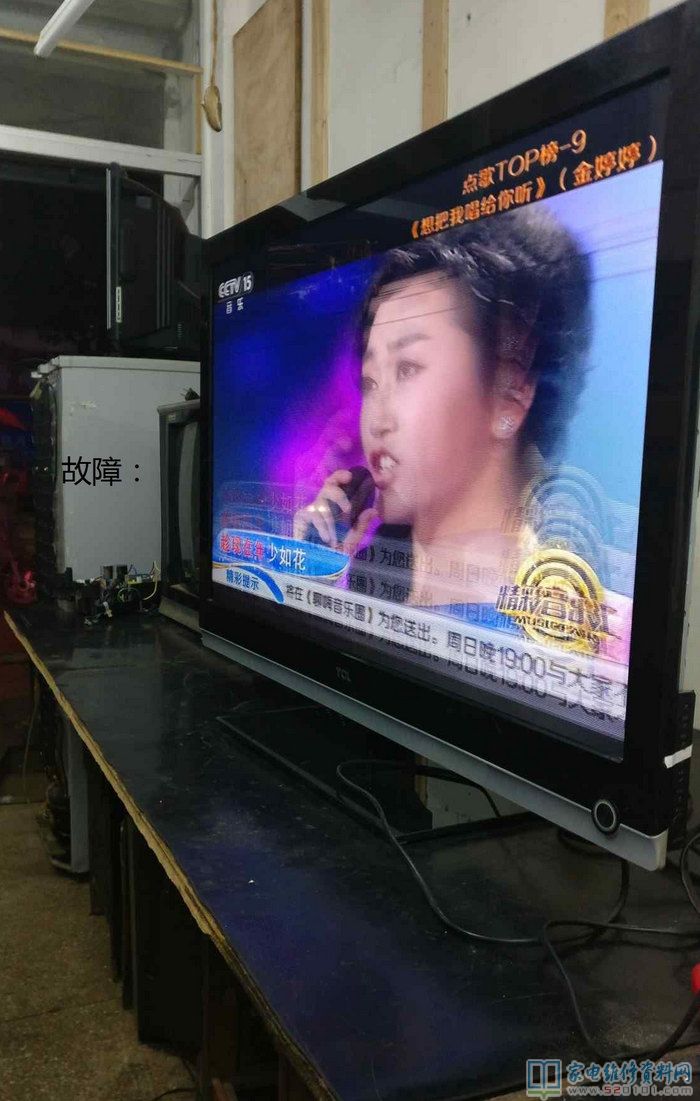

故障现象是图像抖动，而且有重影
还有黑线干扰

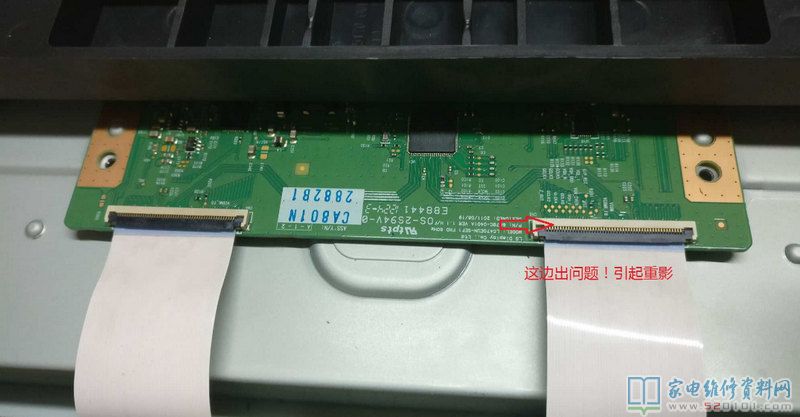

经过排查，是这一边出现问题

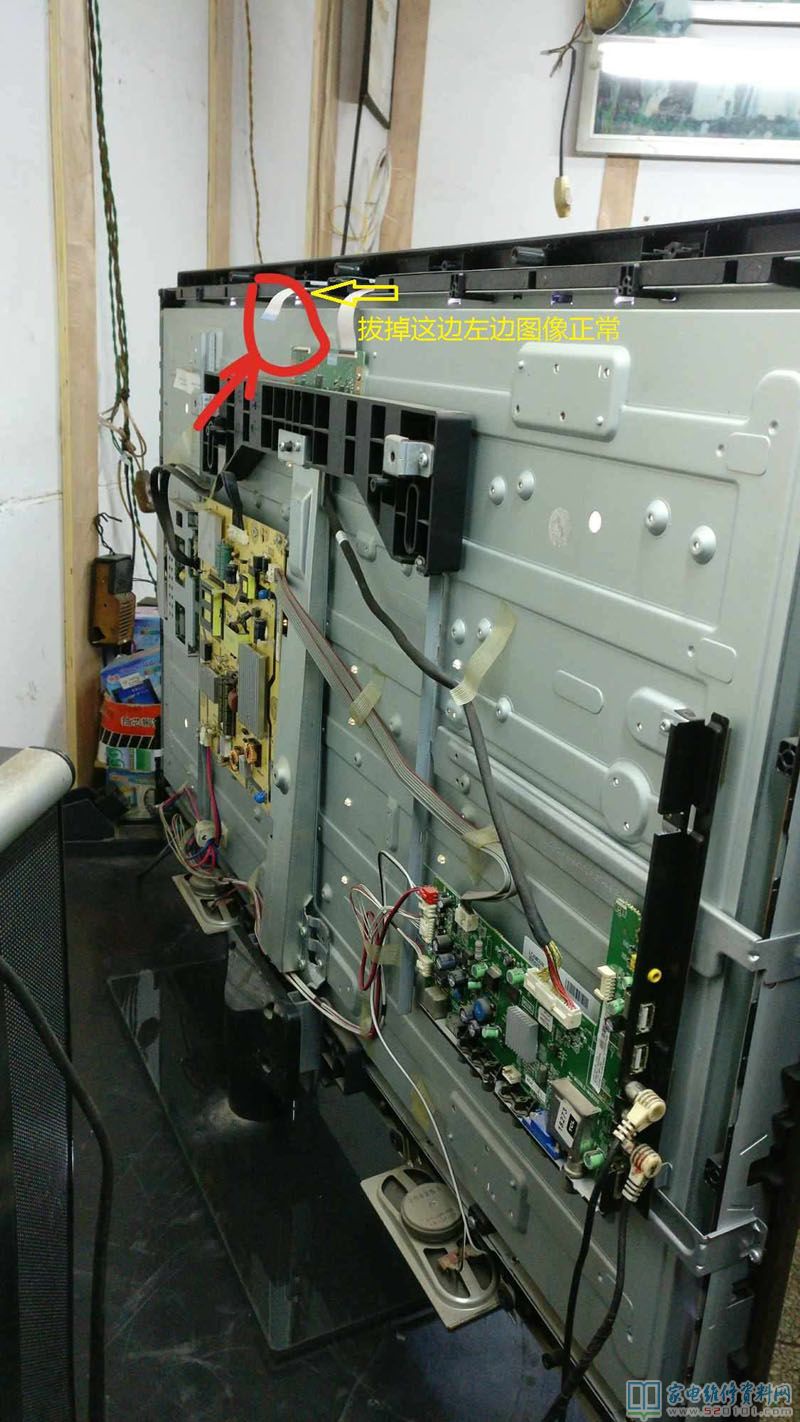

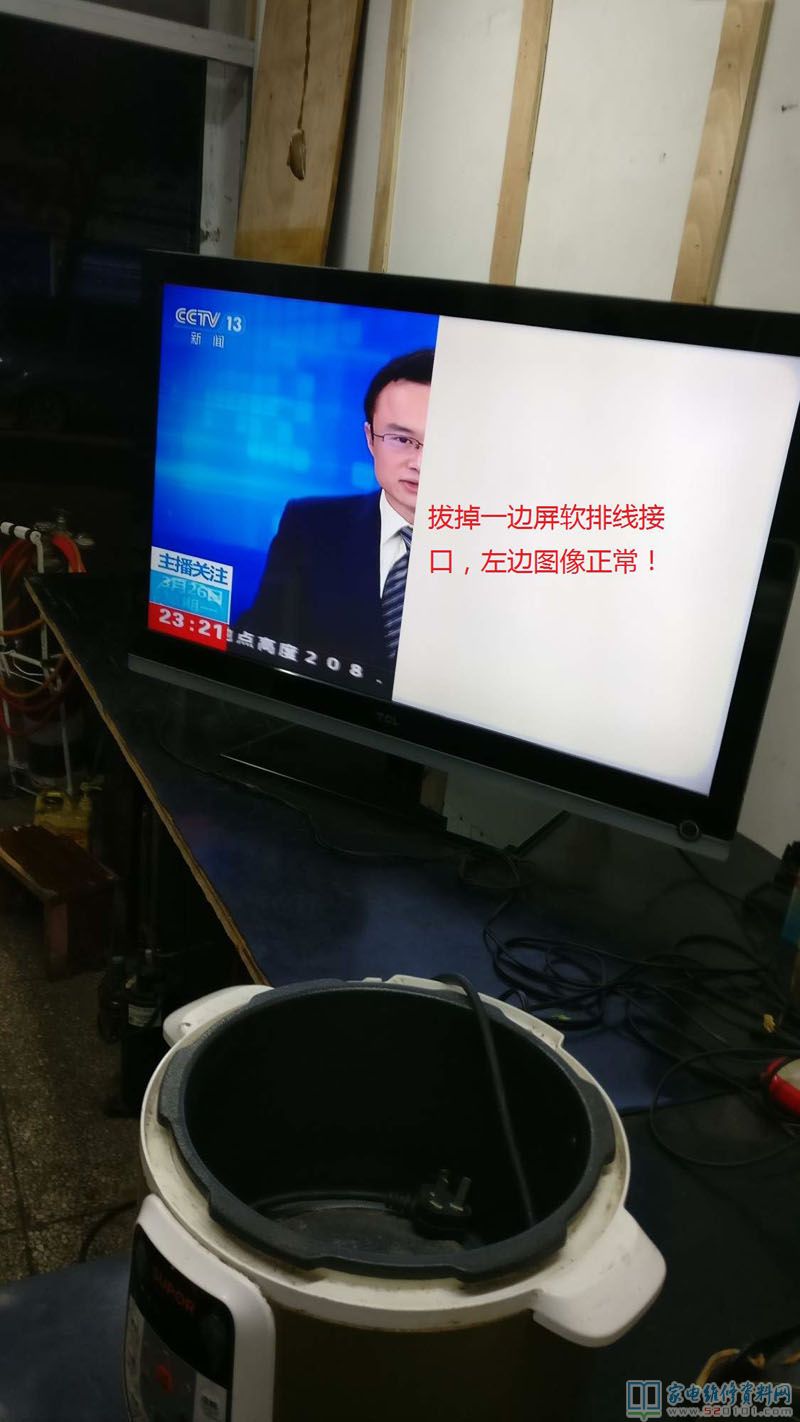

拔掉这边之后，左边的图像正常了
先用胶带隔离有问题这边的这六个脚接点，还有点横线，不完美，继续隔离

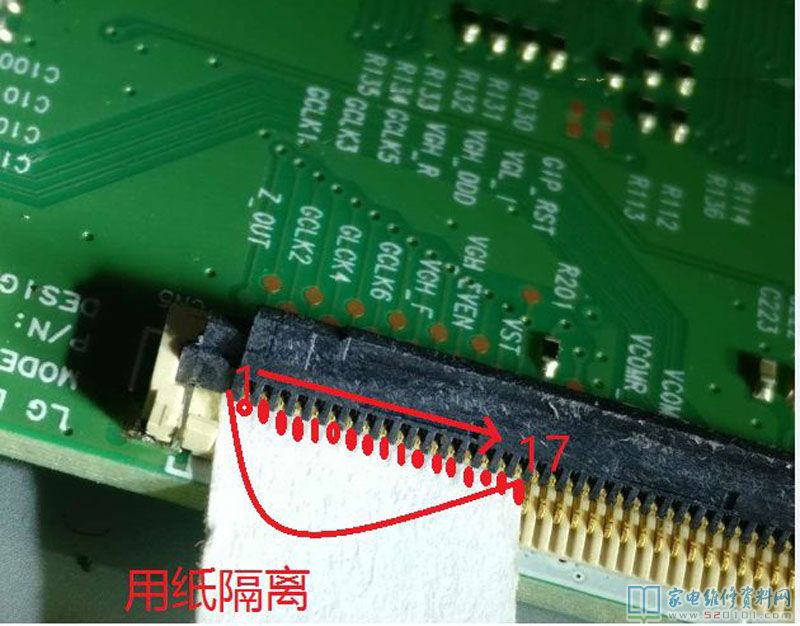

用纸隔离

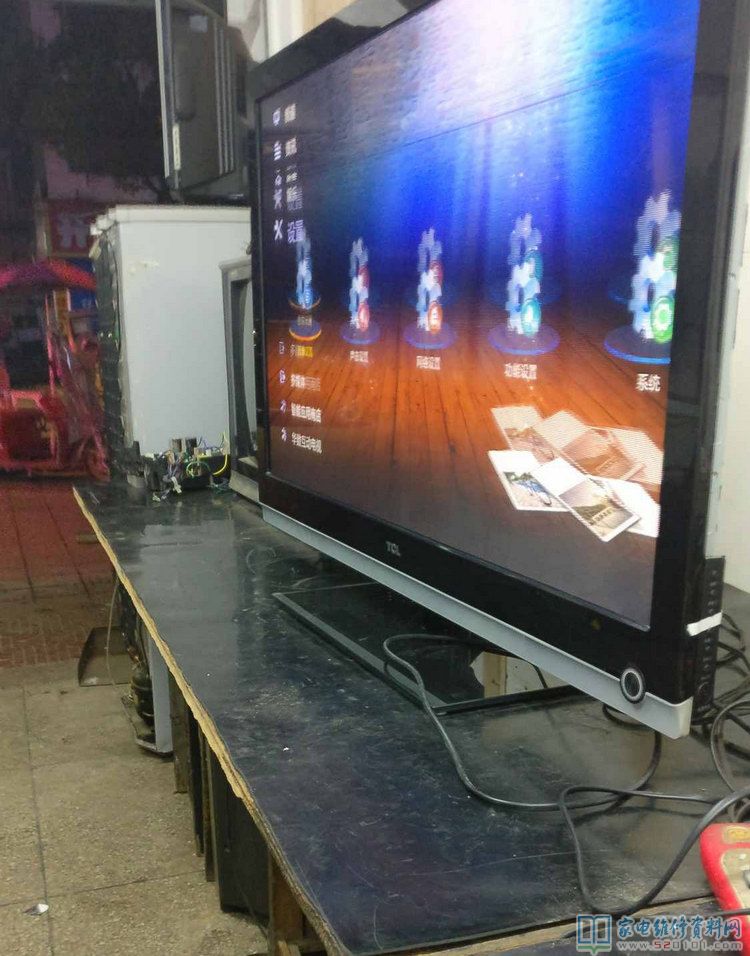

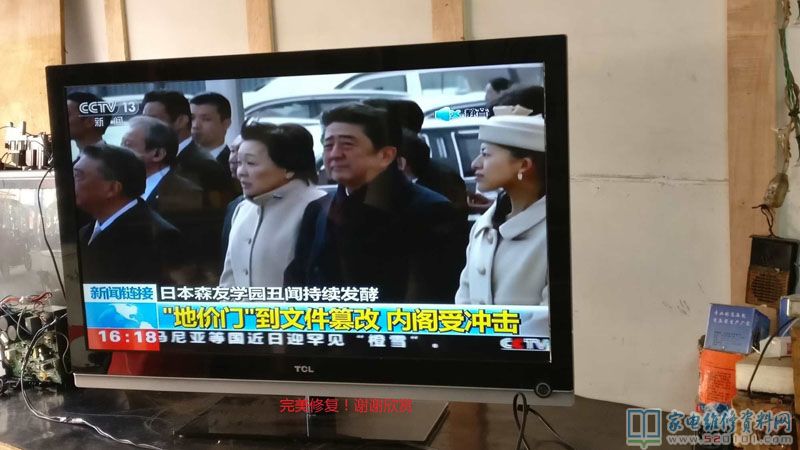

隔离17个点之后，故障修复
